TWS Bluetooth-oortelefoonantenne
De grootste reden waarom Bluetooth-hoofdtelefoons zo populair zijn, is dat ze draadloos zijn en de boeien van bedrade hoofdtelefoonkabels wegwerken. Bluetooth-headsets zenden signalen uit via radiogolven, dus het ontwerp van de antenne is erg belangrijk. Dit artikel introduceert in het kort de veelvoorkomende soorten antennes die worden gebruikt in draagbare digitale producten.
1. PCB-antenne.
De PCB-antenne is een antenne die rechtstreeks is samengesteld uit koperfolie op de printplaat, die de voordelen heeft van lage kosten, hoge batchstabiliteit en geen foutopsporing in de productie. Nadeel is dat hij slechts geschikt is voor een enkele frequentieband en doordat hij is samengesteld uit PCB-koperfolie, is de antennepositie relatief beperkt. Bovendien vereist de PCB-antenne over het algemeen een groot hoofdruimtegebied en is de grootte van de antenne zelf ook groot. PCB-antennes worden veel gebruikt in laptops, tv-boxen, enz. De PCB-antennes in Bluetooth-headsets worden weergegeven in de volgende afbeelding:
2. Keramische antenne.
De keramische antenne is een miniatuurantenne die geschikt is voor Bluetooth-apparaten. Het neemt een kleine ruimte in beslag en heeft goede prestaties. Het heeft een smalle bandbreedte en het is moeilijk om meerdere frequentiebanden te bereiken. Het kan de integratie van het moederbord effectief verbeteren en de beperking van de antenne op ID verminderen.; Het ontwerp moet aan het begin van de definitie van het bord worden geïmporteerd. Keramische antennes zijn onderverdeeld in blokkeramische antennes en meerlaagse keramische antennes:
Blokantenne: het hele keramische lichaam wordt bij hoge temperatuur gesinterd en vervolgens wordt het metalen deel van de antenne op het oppervlak van het keramische blok gedrukt.
Meerlaagse antenne: het afvuren maakt gebruik van de co-firing-methode bij lage temperatuur om te zeggen dat de meerlaagse keramiek wordt gestapeld en uitgelijnd en vervolgens bij hoge temperatuur wordt gesinterd, zodat de metalen geleider van de antenne op elke keramische diëlektrische laag kan worden afgedrukt volgens de ontwerpvereisten, zodat het de grootte van de antenne effectief kan verkleinen en het doel van het verbergen van de antenne kan bereiken.
Aangezien de diëlektrische constante van het keramiek zelf hoger is dan die van de printplaat, kan het gebruik van een keramische antenne de grootte van de antenne effectief verkleinen en tegelijkertijd de prestaties van de antenne garanderen. Het nadeel van keramische antennes is dat ze consistentieproblemen hebben, ze zijn groot en ze zijn ook beperkt geplaatst. Keramische antennes worden het meest gebruikt in IoT-producten, zoals GPS-antennes en Bluetooth-antennes.
3. LDS-antenne.

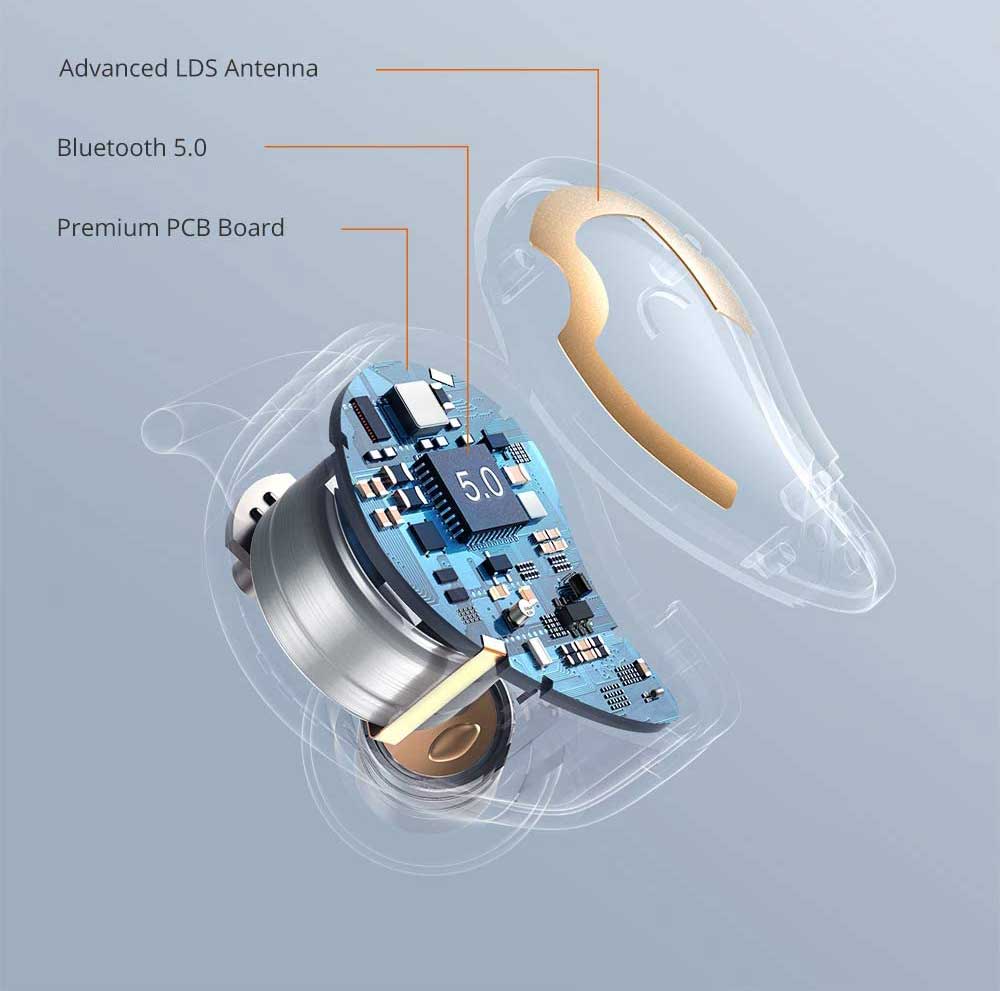

LDS-antennetechnologie is laser-direct-structureringstechnologie, die een computer gebruikt om de beweging van de laser te regelen volgens het traject van het geleidende patroon, en de laser op het gegoten driedimensionale plastic apparaat projecteert. Binnen enkele seconden wordt het circuitpatroon geactiveerd. Het principe is vergelijkbaar met een PCB-antenne, het verschil is dat LDS de vorm van de antenne gebruikt om een laser op een plastic behuizing te projecteren, en galvaniseren om binnen enkele seconden een metalen antenne te vormen. Het grootste nadeel van een LDS-antenne zijn de hoge kosten en het gecompliceerde proces. Het grootste voordeel is dat de antenne direct op de achterkant van de behuizing kan worden geplaatst, zodat de vrije ruimte van de antenne groot is en het antennerendement hoog is. Het wordt momenteel veel gebruikt in high-end smartphones, slimme horloges/bandjes en Bluetooth-headsets.
