Reflow-solderen en golfsolderen in Pogo Pin Project
Over het algemeen gebruiken Pogo Pin-connectoren twee soldeermethoden: reflow-solderen en golfsolderen.
Reflow-solderen verwijst naar het borstelen van een soldeerpasta op het oppervlak van de pads (contactpads) van de printplaat. Nadat een of meer elektronische componenten zijn aangesloten, wordt het solderen uitgevoerd door verwarming in een reflow-oven met meerdere temperaturen om een permanente uithardende hechting te bereiken.
De digitale elektronische producten van vandaag ontwikkelen zich in de richting van ultraklein, ultrafijn en ultradun. De ontwerpruimte van de interne structuur wordt steeds compacter, de ontwerplay-out van de printplaat wordt steeds compacter, de terminalproducten worden steeds sneller bijgewerkt en het verkoopvolume neemt toe. Het wordt steeds hoger en golfsolderen en handsolderen hebben zijn ontwikkeling niet kunnen volgen. Alleen door gebruik te maken van reflow-soldeertechnologie kan een zeer nauwkeurige, zeer efficiënte en hoogwaardige SMT-patchproductie worden uitgevoerd. Pogo Pin-connectoren worden veel gebruikt in mobiele consumententerminals en industriële elektronische producten vanwege hun kleine formaat, hoge levensduur, grote stroomsterkte, mooie uitstraling en handig structureel ontwerp voor ontwerpingenieurs.
Pogo Pin-connectoren zijn op twee manieren verkrijgbaar:

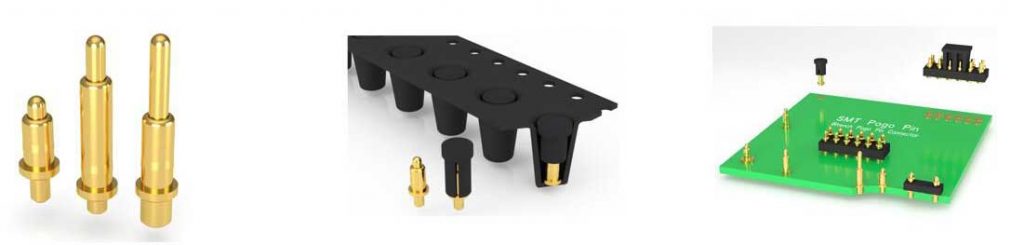

De eerste is het patch-type met platte bodem, dat op het oppervlak van de PCB-pad is gemonteerd. We noemen het SMT-technologie voor oppervlaktemontage, zoals hieronder weergegeven:

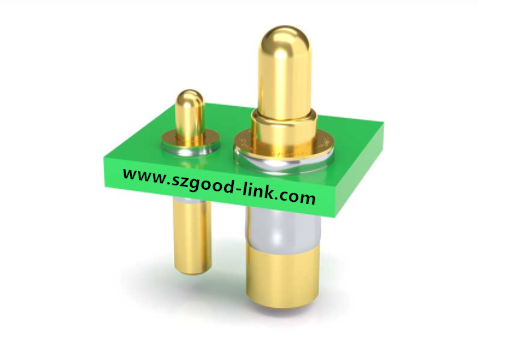

De tweede is de pin met de staartpin die in het patchlassen van het printplaatgat is gestoken, we noemen het plug-in SMT-patchlassen, wat ook een soort reflow-solderen is. Het doel van het gebruik van deze methode is om de grijpkracht van de componenten te verbeteren. Het is steviger verbonden met de printplaat. Zoals hieronder getoond:
2. Golfsolderen
Golfsolderen is een proces waarbij componenten worden gesoldeerd met gesmolten soldeer dat soldeergolftoppen vormt. Bij deze manier van solderen moeten eerst de pinnen van de componenten in de gaten van de printplaat worden gestoken. Golfsolderen is geschikt voor zware elektronische componenten met plug-in pins, maar niet voor elektronische componenten met eigen gewicht. Zeer licht en pinloos solderen van SMD elektronische componenten.
