Allereerst, wat een "miniatuur-pogo-pin" is, net als de naam, "miniatuur-pogo-pin" is ook een soort pogo-pin, maar het volume is erg klein en de benuttingsgraad van de ruimte is erg laag (speciale ruimtebesparing )
De eerste is de toepassing van micro-pogo-pinnen. Het is een nieuw type connectorsysteem dat geschikt is voor gebruik in een beperkte ruimte. Als het product een plat ontwerp vereist, of als het eindproduct modulair moet zijn, moeten passende connectoren worden vermeden, dus miniatuur pogo-pinnen zijn een ideale keuze. De connectoren worden rechtstreeks op de contactvlakken op de printplaat gedrukt.
Ten tweede, de producteigenschappen van de miniatuur pogo pin. De nominale stroom kan 10A bereiken, de minimale penafstand is 0,4 mm (montage via gaten) / 0,3 mm (montage op oppervlak), en de levensduur is meer dan 50,{{6 }} cycli. Met een hoge trillingsbestendigheid kan het geschikt zijn voor gegevensoverdracht of stroomoverdracht van dunne en lichte mobiele telefoonmodules (display, audio-aansluiting, opladen en andere modules).

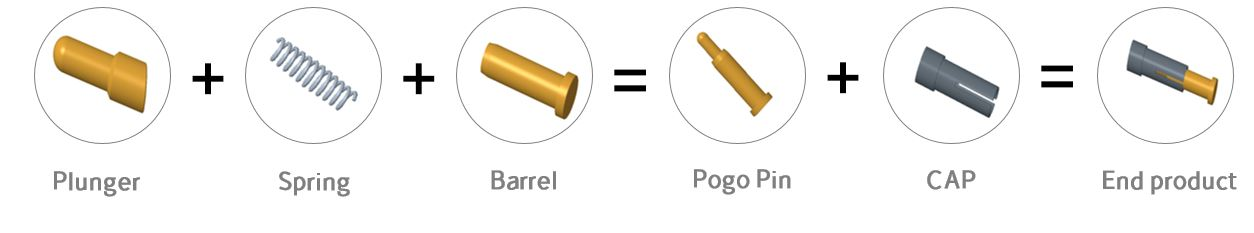

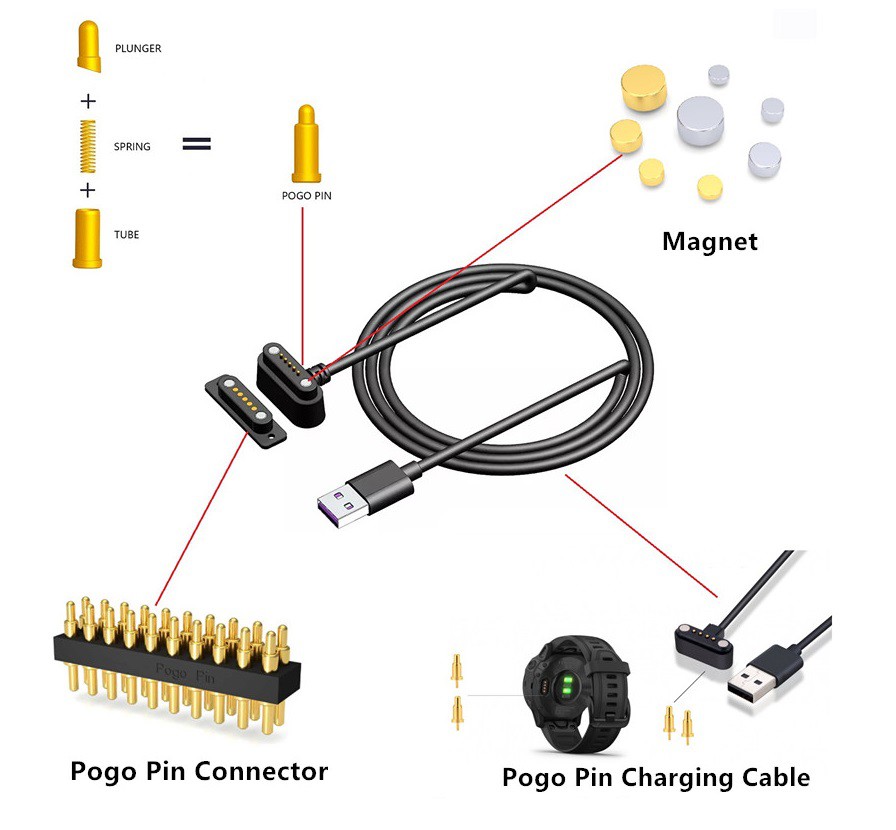

3. De structuur en het werkingsprincipe van de miniatuur pogo-pin. Net als een gewone pogo-pin bestaat de miniatuur pogo-pin-connector uit een dunne buis met een veer en een vingerhoed aan de binnenkant. De veer duwt de pinnen naar de contactvlakken op de printplaat, waardoor een betrouwbaar, trillingsbestendig elektrisch contact ontstaat.
4. Aangepast ontwerp. Miniatuur-pogo-pinnen zijn verkrijgbaar met een keuze aan aangepaste pogo-pinnen en gebruiken hoogten die voldoen aan de specificatie-eisen. Het product kan worden toegepast op de productielijn van volautomatische assemblage. Een keuze uit aangepaste ontwerpen, waaronder verschillende vormen van pin- en connectorbehuizingen, beschermers, verpakkingen of bijpassende vrouwelijke headers.
5. Standaard ontwerp. Klanten kunnen het ontwerp vrij kiezen volgens de speciale vereisten van het project. Naast onregelmatige structuren kunnen klanten ook pogo-pinterminals gebruiken als nieuwe standaard voor pinheaderproducten met één rij, twee rijen of meerdere rijen.
