Hoe de betrouwbaarheid van de interne verbinding van elektronische producten te waarborgen?
Elektronische producten zoals smartphones, draagbare apparaten en draagbare apparaten worden geleidelijk populair in China, en de frequentie van het gebruik van board-to-board veerhulsconnectoren met smalle steek is ook toegenomen. Als consumenten is het streven naar een coole productervaring een nooit eindigende vraag, en lichtere en dunnere producten zijn modieuzer geworden. Voor fabrikanten van veerhulsconnectoren is het echter een probleem geworden om de betrouwbaarheid van de interne verbindingen van elektronische producten te waarborgen.

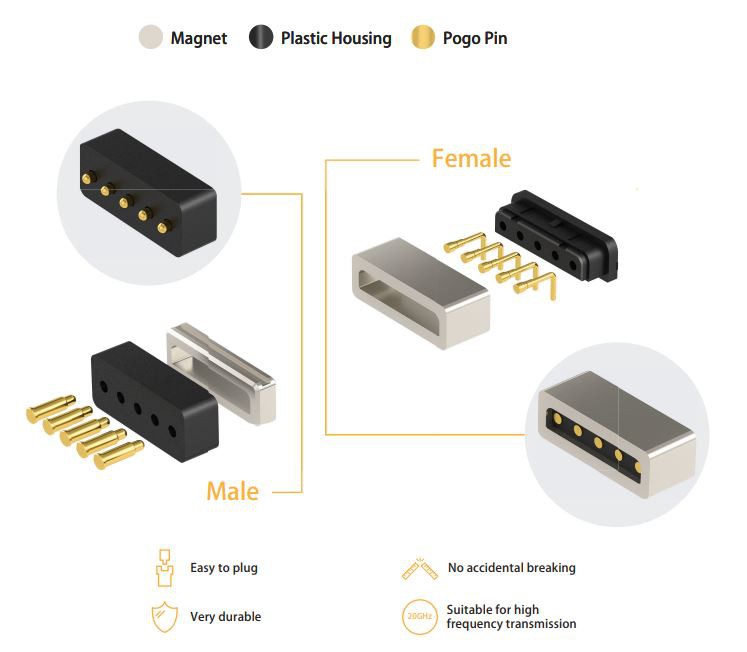

Over het algemeen wordt de pogo-pinconnector gebruikt om twee PCB's of PCB's en FPC aan te sluiten om de mechanische en elektrische verbinding te realiseren. Het kenmerk is dat de mannelijke en vrouwelijke pogo-pinconnectoren van de veerhuls zijn gekoppeld, dus de veerhuls. Het plastic lichaam en de aansluiting van de pogo-pinconnector hebben strikte bijpassende vereisten.
Flexibele verbinding, eenvoudig te installeren, eenvoudig te demonteren.
De huidige board-to-board zijn allemaal ultra-lage hoogten om de dikte van de romp te verminderen. De huidige wereld's kortste board-to-board veer vingerhoed connector combinatie hoogte is 0,6 mm. Het minimaliseren van de dikte van het product speelt de rol van verbinding, en dit heeft geleid tot steeds meer ultradunne mobiele telefoons op de markt.
De contactstructuur heeft een sterke omgevingsweerstand, niet alleen flexibel maar ook een"solide verbinding" met hoge contactbetrouwbaarheid. Om de gecombineerde kracht van het stopcontact en de stekker te verbeteren, is gekozen voor een eenvoudig slot in het vaste metalen deel en het contactdeel. Het gespmechanisme verbetert niet alleen de combinatiekracht, maar zorgt ook voor een meer plug-in en pull-out gevoel bij het vergrendelen. En sommige fabrikanten bieden een structuur met twee contacten om de contactbetrouwbaarheid te verbeteren. De spoed van de pinnen is ook steeds smaller geworden. De huidige mobiele telefoon heeft voornamelijk een pitch van 0,4 mm. Op dit moment hebben Panasonic, JAE en andere fabrikanten een pitch van 0,35 mm ontwikkeld, wat tot nu toe de smalste board-to-board veerhulsconnector in de branche zou moeten zijn. Een pitch van 0,35 mm wordt momenteel voornamelijk gebruikt in mobiele telefoons van Apple en huishoudelijke high-end modellen. De toepassing ervan zal de ontwikkelingsrichting van de afgelopen jaren zijn. Het heeft het kleinste volume, de hoogste precisie, hoge prestaties en andere voordelen, maar het heeft vereisten voor patches en andere ondersteunende technologieën. Het is ook hoger. Dit is het belangrijkste probleem dat veel fabrikanten van pogo-pinconnectoren met veerhulzen moeten oplossen, anders zal de opbrengst erg laag zijn.
Om aan de vereisten van het SMT-proces te voldoen, moet het soldeergebied van het gehele product strikt een goede coplanariteit hebben. De industriestandaard is meestal 0,10 mm (max), anders zal dit slecht solderen met de PCB veroorzaken en het gebruik van het product beïnvloeden. Invloed hebben.
De ultra-smalle board-to-board veer vingerhoed pogo pin connector heeft nieuwe eisen voor het galvaniseerproces. Voor producten met een hoogte van 0,6 mm en een enkel product van minder dan 0,4 mm hoog, hoe zorgt u ervoor dat de vergulde dikte en het tineffect van het product' niet naar binnen klimmen? Dit is het meest kritieke probleem bij de miniaturisatie van veerhulsconnectoren. De gangbare praktijk in de huidige industrie is om de vergulde laag met een laser te verwijderen om het soldeerpad te blokkeren, om het probleem van het niet klimmen in het tin op te lossen. Deze technologie heeft echter nadelen, namelijk het afpellen van het goud. Tegelijkertijd zal de laser de vernikkelde laag beschadigen, waardoor het koper wordt blootgesteld aan de lucht, waardoor corrosie en roest ontstaat.
