Hoe de TWS-oortelefoonantenne te ontwerpen?
Als belangrijk onderdeel van de Bluetooth-module speelt de TWS-headset Bluetooth-antenne ook een belangrijke rol in de TWS-headset. Het ontwerp van de Bluetooth-antenne en de geschiktheid ervan met de headset helpen de overdrachtskwaliteit van Bluetooth-communicatie te verbeteren, waardoor de daadwerkelijke gebruikerservaring wordt verbeterd.
Onder de huidige TWS-headsets zijn de veelgebruikte Bluetooth-antennes hoofdzakelijk onderverdeeld in vier typen, namelijk PCB-antennes aan boord, FPC-antennes, keramische antennes en LDS-antennes. Deze keer zal I Love Audio Network de rol, typen en ontwerpkeuzes van de TWS-headset Bluetooth-antenne delen vanuit drie aspecten: het belang van de antenne in de TWS-headset, de introductie van de TWS-headset Bluetooth-antenne en hoe te kiezen het TWS-headsetontwerp.
1. Het belang van de TWS-oortelefoonantenne:
Van ouderwetse radio's tot actuele slimme speakers, van "grote broers" tot smartphones, van traditionele Bluetooth-headsets tot TWS echt draadloze headsets. Bij de ontwikkeling van de technologie voor consumentenelektronica is de antenne een belangrijke firmware. Met de geboorte van het concept van het Internet of Everything, is de rol van de antenne nog belangrijker om slimme huizen, slimme voertuigen en slimme draagbare apparaten met elkaar te verbinden en door één machine te besturen.
TWS-oortelefoons zijn True Wireless Stereo-oortelefoons. De belangrijkste gebruiksmethode is om verbinding te maken met mobiele apparaten zoals mobiele telefoons en computers via Bluetooth-radiofrequentie en vervolgens audio-informatie naar de oortelefoons te verzenden en deze vervolgens te decoderen en uit te voeren aan het uiteinde van de oortelefoon.
In dit proces moet de Bluetooth-antenne fungeren als een "toren" om tussen de twee partijen te communiceren en de taken van verzenden en ontvangen uit te voeren. Daarom vullen de Bluetooth-chip en de Bluetooth-antenne elkaar in de TWS-headset aan, om draadloos verzonden muziekweergave te realiseren en de ketenen van draden te vermijden.
2. Introductie van TWS-headset Bluetooth-antenne
Als een belangrijke firmware van de TWS-headset is de huidige ontwikkeling van de Bluetooth-antenne relatief volwassen. Er zijn hoofdzakelijk vier soorten PCB-antenne aan boord, FPC, keramiek en LDS. Overweeg het uiterlijk van het TWS-oortelefoonproduct, de frequentiebandvereisten en de kosten om het meest geschikte antennetype te kiezen.

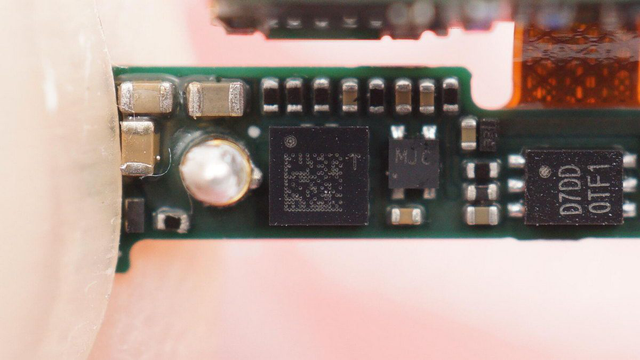

PCB-antenne aan boord:
Zoals de naam al doet vermoeden, is de PCB-onboard-antenne een antennetype dat rechtstreeks op de printplaat wordt getekend. Het wordt veel gebruikt in printplaten met één frequentiemodule, zoals Bluetooth-modules, WIFI-modules en ZIGBEE-modules. In TWS-oortelefoons is de toepassing van de ingebouwde Bluetooth-antenne vanwege de beperking van het volume relatief zeldzaam.
PCB-onboard-antennes kunnen worden ontworpen en geïmplementeerd door leveranciers van printplaten, die equivalent zijn aan het circuitgedeelte van het bord.
Voordelen: De PCB-onboard-antenne heeft geen meervoudige foutopsporing nodig en kan zonder kosten direct op de PCB worden getekend.
Nadelen: het vereiste gebied is groot, de directiviteit is relatief enkelvoudig, alleen geschikt voor een enkele frequentieband, de consistentie van verschillende batches antennes is relatief slecht en het anti-interferentievermogen is slecht.

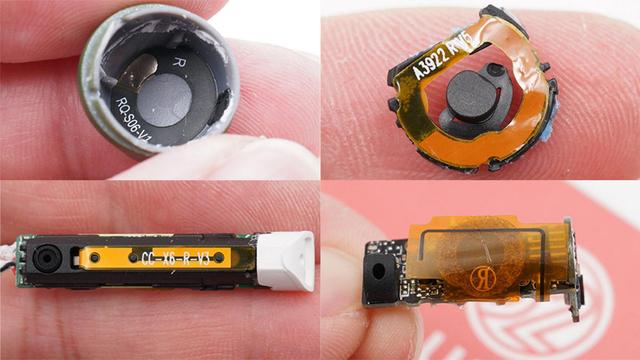

FPC-antenne

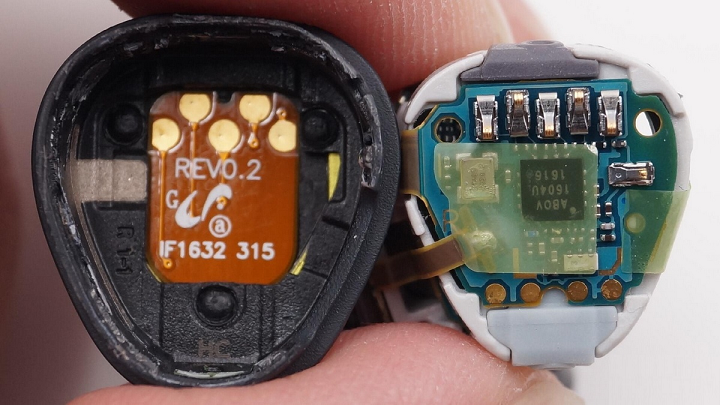

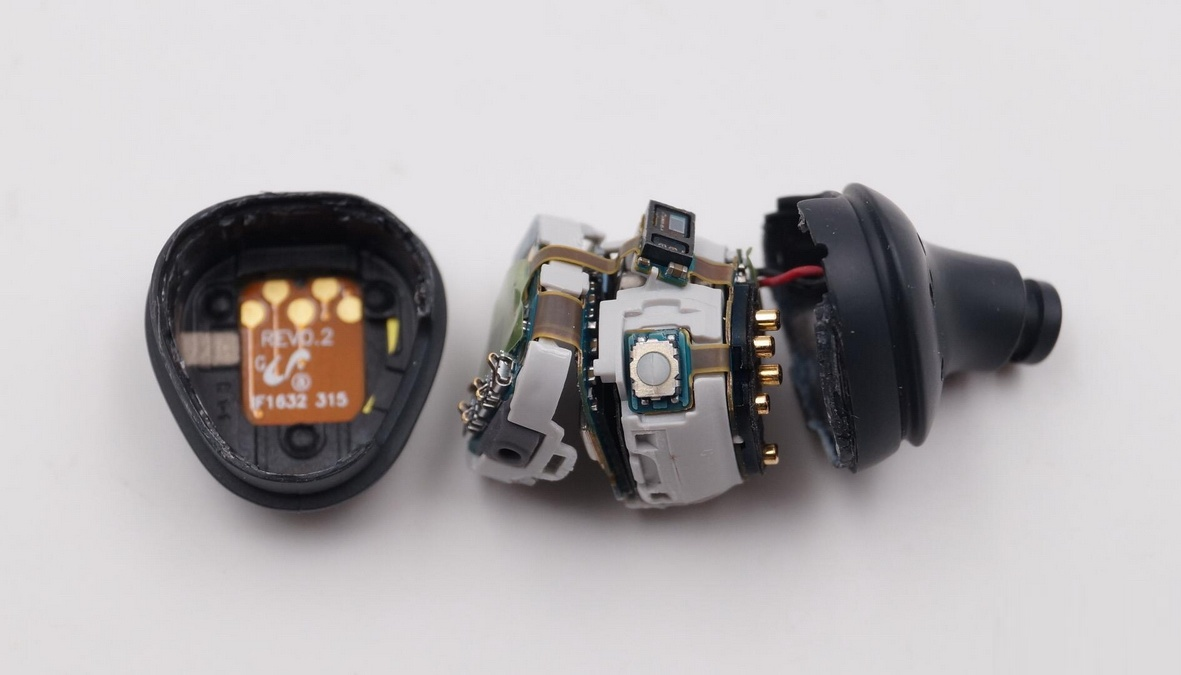

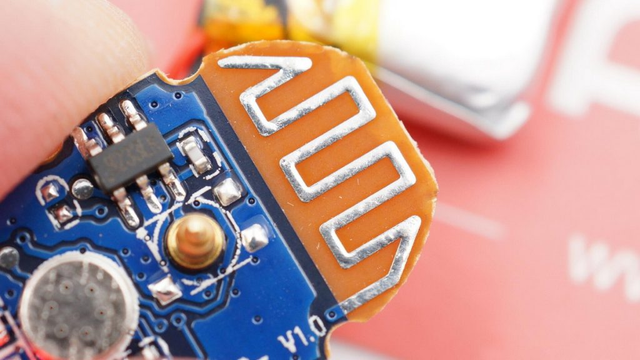

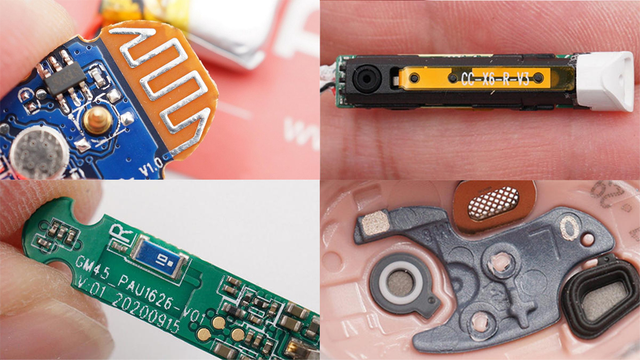

De FPC-antenne is voortgekomen uit de PCB-antenne aan boord. Vanwege de volumebeperking van de TWS-headset is de ruimte op het interne moederbord niet geschikt voor de antenne. De FPC-antenne komt overeen met het uit de PCB halen van het antennecircuit en het gebruik van andere externe metalen om de antenne tot een afzonderlijk onderdeel te maken. Zodat deze beter in de interne ruimte van de TWS-headset kan worden geplaatst.
FPC-antenne kan worden gerealiseerd door de printplaatfabriek van het zachte bord en het flexibele materiaal.
Voordelen: Van toepassing op de meeste kleine elektronische producten, de frequentiebanden die kunnen worden gemaakt zijn ook rijk, de prestaties zijn beter en de kosten zijn lager.
Nadelen: Elk product moet afzonderlijk worden gedebugd en handmatig worden gepatcht.
LDS-antenne
De LDS-antenne is een verdere upgrade van de FPC-antenne. Hoewel de FPC-antenne de interne ruimte van de headset grotendeels heeft kunnen gebruiken, heeft deze nog steeds een plat vlak nodig om hem te bevestigen.

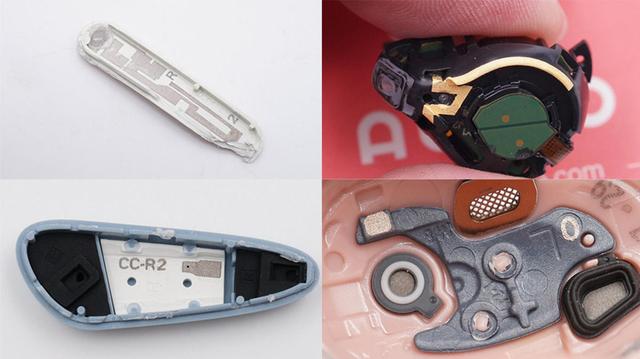

De LDS-antenne maakt gebruik van laser direct molding-technologie, die lasertechnologie gebruikt om rechtstreeks metalen antennepatronen te vormen op beugels, afdekplaten, enz., die kunnen worden gelaserd op onregelmatige oppervlakken in de oortelefoons, waarbij verder gebruik wordt gemaakt van de interne ruimte van de oortelefoons.
Fabrikanten van LDS-antennes voor laserverwerking, lasertechnologie en galvaniseertechnologie kunnen dit ondersteunen.
Voordelen: Alle richtingen kunnen worden ondersteund en hebben een sterke acceptatie.
Nadelen: de kosten zijn duurder en er zijn speciale vereisten voor het materiaal van het buitenoppervlak van het product.

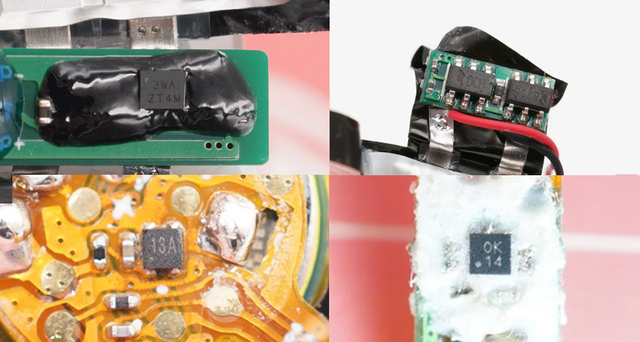

Keramische antenne
De keramische antenne is een ander antenneproduct dat veel wordt gebruikt in apparaten met Bluetooth-modules. Het is vernoemd naar het gebruik van keramische schelpen. Het is hoofdzakelijk verdeeld in twee soorten: blokkeramische antenne en meerlaagse keramische antenne.
De bulk keramische antenne is om het metalen deel van de antenne op het keramische snelle oppervlak af te drukken, en de meerlaagse keramische antenne kan op elke keramische diëlektrische laag worden afgedrukt volgens de ontwerpvereisten, waardoor de grootte van de antenne wordt verkleind.
Voordelen: Klein formaat, eenvoudige toepassing, lage kosten, goede prestaties en neemt slechts een kleine ruimte in beslag.
Nadelen: De eisen aan de vrije ruimte zijn relatief hoog, de richtingsgevoeligheid is relatief enkelvoudig en er zijn eisen aan de plaatsingspositie.

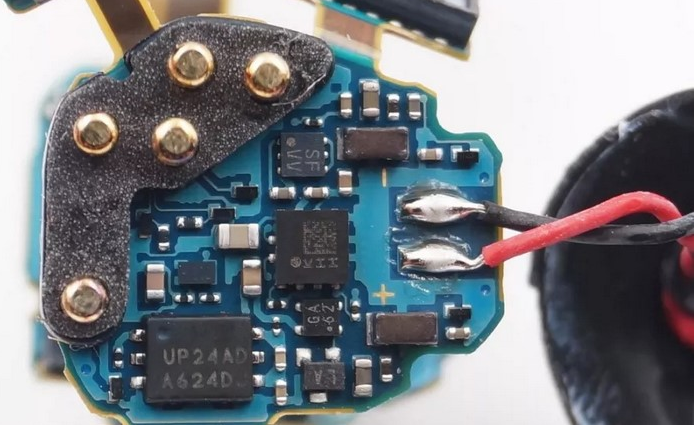

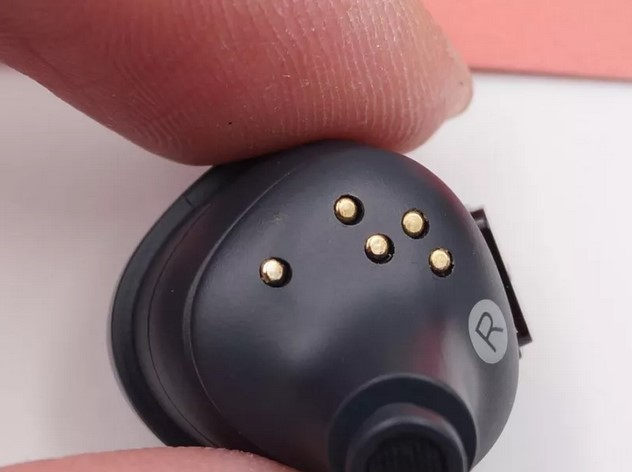

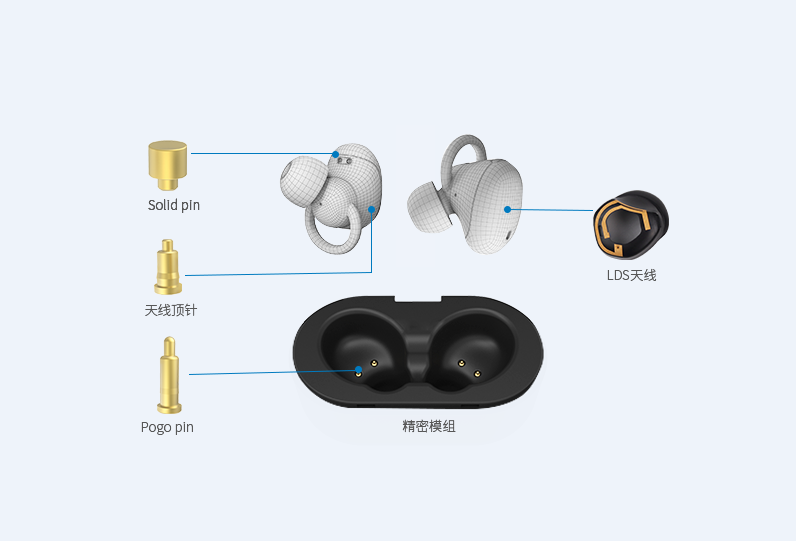

Pogo Pin-antenne
Hoe kies je de juiste antenne?
Theoretisch gezien kosten PCB- en FPC-antennes in termen van kosten minder, keramische antennes zijn matig en LDS-antennes zijn duurder; en in termen van ruimtegebruik zijn LDS-antennes het meest flexibel en kunnen ze de interne ruimte van de headset volledig benutten.
Qua prestaties zijn de zend- en ontvangstmogelijkheden van externe antennes over het algemeen beter dan die van ingebouwde antennes. TWS-headsets zijn ontworpen met ingebouwde antennes vanwege volumebeperkingen en draagbaarheidsvereisten. De prestaties zijn relatief vergelijkbaar en het is noodzakelijk om een aantal factoren uitvoerig te overwegen om een geschikte antenne te selecteren.
Het ontwerp van de Bluetooth-antenne van de TWS-headset beïnvloedt de overdrachtskwaliteit van de Bluetooth-communicatie, wat op zijn beurt de daadwerkelijke gebruikerservaring beïnvloedt. De keuze van een Bluetooth-antenne wordt beïnvloed door vele factoren, zoals prestaties, frequentieband, kosten en gebruiksruimte. Alleen door rekening te houden met de specifieke productomstandigheden en gebruiksscenario's en door een geschikte antenne te kiezen, kunnen de maximale prestaties van het product worden behaald.
Samenvatten
De daadwerkelijke gebruikerservaring van TWS-hoofdtelefoons vereist de superpositie van vele factoren om een perfect effect te presenteren. Als het belangrijkste onderdeel van de TWS-headset Bluetooth-antenne, fungeert het als een brug om te communiceren tussen de TWS-headset en mobiele apparaten en biedt het garanties voor de stabiliteit van de Bluetooth-verbinding van de TWS-headset en de kwaliteit van de overdracht van geluidskwaliteit.
Op dit moment zijn de belangrijkste Bluetooth-antenneproducten die in TWS-headsets op de markt worden gebruikt, voornamelijk PCB-antennes aan boord, FPC-antennes, keramische antennes en LDS-antennes. Elk van de vier producten heeft voor- en nadelen en moet worden overwogen in termen van prestaties, frequentieband, kosten, gebruiksruimte, enz., om het meest geschikte antenneproduct te kiezen en de prestaties en het concurrentievermogen van het product te verbeteren.
De populariteit van TWS-oortelefoons heeft snel geleid tot de upgrade van gerelateerde industrieketens. Vooruitgang in Bluetooth-modules, Bluetooth-technologie, antennes en gerelateerde technologieën zorgen voor stabiliteit van de verbinding, geluidskwaliteit en andere aspecten van prestaties. De huidige TWS-oortelefoons hebben zelden losgekoppeld in de vroege ontwikkelingsfase en de geluidskwaliteit is beschadigd en de intermitterende afspeelproblemen zijn begonnen op een afstand van drie of vijf meter, wat de daadwerkelijke gebruikerservaring van de gebruiker effectief heeft verbeterd.
