Hoe de testpogo-pin correct te kiezen?
Iedereen die ooit metingen en tests heeft uitgevoerd, weet dat nauwkeurige gegevens afhankelijk zijn van het ontwerp en de meetmogelijkheden van het testinstrument. Maar weinig mensen weten dat de ontwerpkwaliteit, het fabricageproces, de compatibiliteit en de prestatiespecificaties van testlijnen en connectoren net zo belangrijk zijn als testinstrumenten. Vervolgens zullen we ons concentreren op de vijf specifieke criteria voor de juiste selectie van testdraden en veerpogo-pinnen.
Ten eerste veiligheid:
Net als de voedingsvereisten, moeten de meetsnoeren en pogo-pinnen van het instrument voldoen aan strikte veiligheidseisen vanwege direct contact met hoge spanningen, vooral in overeenstemming met de internationale IEC1010-spannings- en categorievereisten, namelijk CATI, CAT II, CAT III of CATIV . Andere vereisten van IEC1010 omvatten ook kortstondige tests, diëlektrische weerstandsspanning of testen om te controleren of het product voldoende isolatie heeft en voldoet aan de vereisten van stroom, elektrische speling, blootliggende metalen veerhuls en slagvastheid. Testnaalden van goede kwaliteit, samen met belangrijke persoonlijke beschermingsmiddelen zoals handschoenen en oogbescherming, maken deel uit van de persoonlijke beschermingsmaatregelen die zijn gedefinieerd in de NFPA70E-norm.
Ten tweede, robuustheid en duurzaamheid:
Hoogwaardige meetsnoeren en connectoren zullen geen prestatievermindering ondergaan als gevolg van dagelijkse wrijving zoals trekken, drukken en doorboren. Beide uiteinden van de testlijn moeten goed ontworpen anti-stress-omhulsels hebben. De testveerhuls moet een gehard metaal zijn dat bestand is tegen herhaalde verbindingen en elke keer nauwkeurige gegevens kan verzenden.
Vergeleken met goedkope materialen kan de speciaal vervaardigde meeraderige vertinde berylliumkoperdraad flexibiliteit, duurzaamheid op lange termijn, uitstekende geleidbaarheid en precisie bieden. Andere factoren zijn de interne laskwaliteit van de pogo-pin en de connector en het temperatuurbereik van het materiaal.
Ten derde, ontwerpprestaties en indicatoren:
Het is erg belangrijk dat het ontwerp van de testveerhuls en testclip comfortabel is of niet. Een comfortabel, gemakkelijk vast te pakken greepoppervlak helpt de naald stevig in uw hand te houden, en een sterke veerklem zorgt voor een stevige verbinding. De verbinding moet eenvoudig zijn en bijpassende onderdelen moeten moeiteloos en zonder stress in elkaar kunnen schuiven. De contacten op connectoren van hoge kwaliteit moeten vernikkelde of vergulde, machinaal bewerkte messing connectoren zijn, niet alleen gegoten messing. Het gebruik van vergulde contacten zorgt voor nauwkeurigheid en oxidatieweerstand, waardoor een duurzame, veilige en betrouwbare verbinding wordt verkregen.
De ontwerpindex van de testlijn en de veerhuls moet consistent zijn met het bijpassende testinstrument. Als de index kleiner is dan het testinstrument, wordt de werkelijke waarde van het instrument sterk verminderd. De bandbreedte van de oscilloscoop is bijvoorbeeld 100M en de bandbreedte van de bijpassende oscilloscoopnaald is slechts 50M, dan wordt de oscilloscoop 50M.
Ten vierde, krachtige toepassingen:

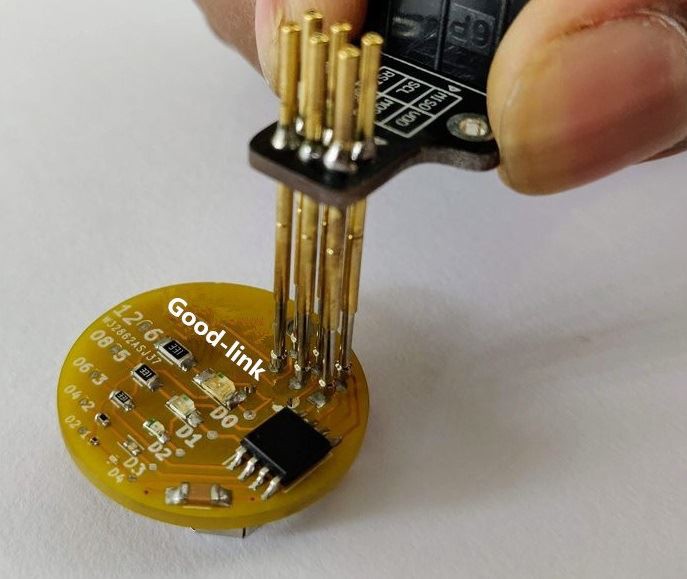

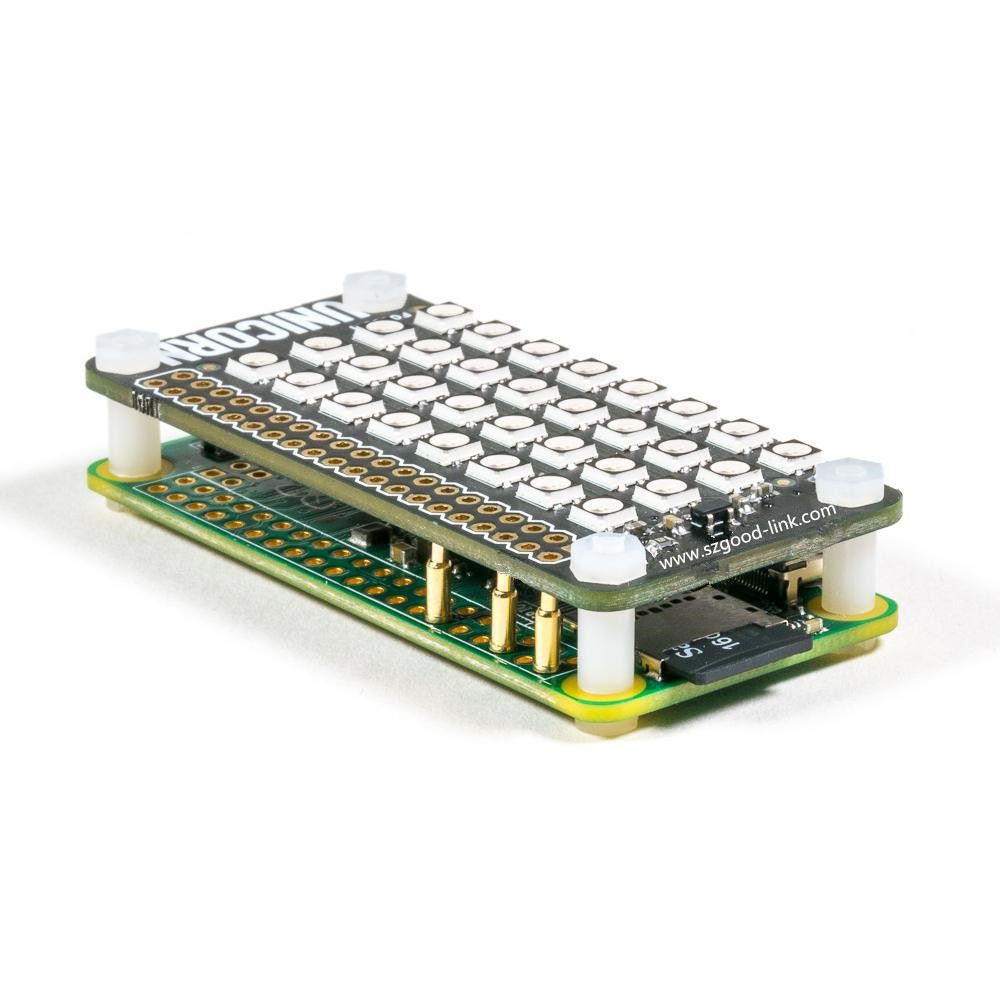

Van een veerbelaste pogo-pin en een fijne en lichtgewicht naald voor het testen van elektronische circuits tot een scherpe roestvrijstalen pogo-pin en een sterke naald die geschikt is voor industrieel gebruik, het ontwerp van de naald houdt nu rekening met de behoeften van verschillende toepassingen. Eenpuntsnaalden zijn bijvoorbeeld de meest voorkomende vorm van naalden. De meeste meters hebben een testlijn met één punt, wat erg handig is voor een breed scala aan testtoepassingen. Een scherpe veerhuls is een beter hulpmiddel voor het meten van zeer kleine contactpunten op printplaten met hoge dichtheid. Hoewel ze gemakkelijk kunnen worden beschadigd, kunnen pogo-pinnen meestal opnieuw worden geslepen omdat ze niet zijn geplateerd.

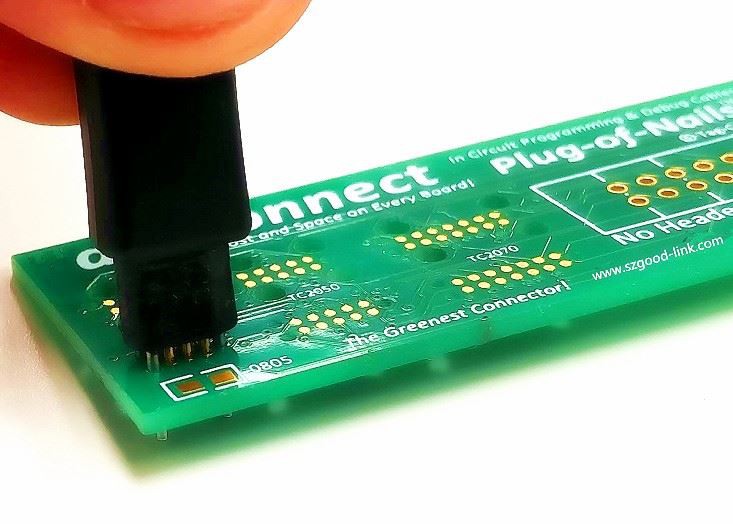

De naald met een intrekbare veerhuls is verbonden met een roestvrijstalen draad met een zeer dunne diameter. Behalve het uiteinde van de naald, is de hele draad bedekt met een isolerende laag om te voorkomen dat toevallig contact kortsluiting veroorzaakt en de chip beschadigt. Haaktang veerhuls is geschikt om de verbinding op zijn plaats te houden, wat handig is voor hands-off bediening. Gebruik testclips van verschillende groottes voor het eenvoudig testen van IC-chips. IC-testclips zijn ideaal gereedschap voor het aftasten van meerdere pinnen op een IC-chip. Ze zijn zeer geschikt voor het vinden van een van de vele chipdraden. SMD-naalden kunnen worden gebruikt voor vastpunttesten op Surface Mount Boards (SMD). Dit type testen vereist het gebruik van een zeer dunne en scherpe veerhuls voor aanraakpunten op zeer kleine printplaten, zoals MINI GRIP-XB/100 mini-testklemmen. De micro-SMD-klem is ontworpen om de pinnen met fijne pitch op de SMD-chip te klemmen. De BNC-adapterkabel (korte patchkabel met kleine draden) maakt het eenvoudiger om de RF-connector van de printplaat te installeren voor signaaltesten...
Ten vijfde, testlijnverbindingsconnector:
Volgens normen, veiligheid en werkelijke behoeften heeft de testlijnconnector verschillende toepassingen en standaard stekkers en stopcontacten. De oscilloscoop heeft bijvoorbeeld een BNC-connector, de multimeter heeft een banaanconnector van 4 mm en de spectrumanalysator heeft een N-type connector, enz. Verschillende toepassingen hebben verschillende connectoren. Om op elkaar te passen zijn er verschillende adapters (koppeling) op de markt verschenen. Adapter), adapters (adapters), adapterkabels, aansluitkabels, aftakkabels, etc.
Samenvattend zijn het de vijf specifieke criteria voor de juiste selectie van testlijnen en pogo-pinnen die we vandaag hebben beschreven. Volgens deze vijf punten heeft iedereen ook een dieper begrip van pogo-pins.
