2-pins ontwerp Pogo-pinconnector
Producten Beschrijving
Al onze producten voldoen aan de RoHS- en halogeenvrije eisen. Op basis van uw ruimtegrootte, beplatingsbehandeling, impedantiegrootte, levensduurvereisten, grootte van de behuizingsafstand, enz., kunt u onze productbibliotheek hieronder openen om verschillende opties te krijgen.
Nu bieden we een reeks pogo-pinconnectorproducten, in de connectorindustrie is pogopin een speciale verbindingstechnologie. In de afgelopen jaren is deze betrouwbare technologie geaccepteerd door enkele bekende fabrikanten van wereldklasse en met succes gebruikt in hun meer dan 100 elektronische producten, zoals batterijen voor mobiele telefoons, antenneaansluitingen, GPS-positioneringssystemen, notebooks, videogames apparatuur, straatverlichting buitenshuis, gehoorapparaten, radio-ontvangers, enz.
Op dit moment, met de ontwikkeling van de markt en de verbetering van de producttechnologie, zijn steeds meer consumenten niet alleen beperkt tot de multifunctionele producten, maar streven ze ook naar modieuze verschijningen en kleine en dunne verschijningen. Maar het vervaardigen en ontwerpen van zo'n product is een enorme uitdaging voor alle elektronische productingenieurs. Vanwege de ontwerpruimte en de standaardspecificatie van de connector, is het voor ingenieurs moeilijk om een goede keuze te maken om deze te voltooien. Op basis hiervan gebruiken onze R&D-ingenieurs de unieke voordelen van de pogo-pinsonde om een concept te genereren en manieren te bedenken om deze productingenieurs te helpen het probleem van interne productcommunicatie op te lossen. Bovendien hebben pogo-pinnen duidelijke voordelen bij het gebruik van structurele ruimte, montagekosten, levensduur, monstercyclus, kosten, enz.
De connector bestaat uit 3 delen: naaldschacht, veer en buis (een plastic dop kan optioneel zijn om de naaldschacht te beschermen op basis van de installatievereisten van de klant).
Producten parameters
| Materialen en beplating voor Spring Pogo-pinnen | |||
| plunjer | Materiaal | BeCu | Meest gebruikte materiaal voor spring-pogo-pensondes voor halfgeleiders. |
| Materiaal | Pd-legering | Effectief voor anti-soldeermigratie. Er is geen beplating nodig. | |
| Plateren | Au-legering | De hardheid is hoger dan Au(Gold) plating en is effectief voor anti-soldeermigratie. | |
| Plateren | Au(Goud) | Goede elektrische geleiding. | |
| Loop | Materiaal | Koper | Messing, Fosforbrons, Nikkel Zilver, BeCu |
| Materiaal | Legering | Vat ontwikkeld door onszelf. Buitendiameter is verkrijgbaar van {{0}}.11 tot 0,42 mm | |
| Plateren | Au(Goud) | Goede elektrische geleiding. | |
| Lente | ― | Verenstaaldraad (SWP) (muziekdraad) | Bedrijfstemperatuur: -45~125 graden |
| ― | Roestvrij staaldraad (SUS) | Bedrijfstemperatuur: -45~140 graden | |
| ― | Roestvrij staaldraad voor hoge temperaturen | Bedrijfstemperatuur: -45~200 graden, ontwikkeld door ZZTKJ. | |
| Gebruiksvoorwaarde | |||
| Garantie | Beroerte conditie | Milieu omstandigheden | Stroom- en spanningstoestand |
| ・12 maanden (onder de volgende voorwaarden) | ・De sonde moet verticaal in dezelfde richting worden bewogen als de as van het vat. | Algemene voorwaarden | ・Stroom en spanning worden alleen in een stationaire positie met een aanbevolen slag gemeten. |
| ・De slaglengte mag de aanbevolen slag niet overschrijden. | ・Temperatuur 20-30 graden, luchtvochtigheid onder de 30 procent | ||
| ・Geen stof, geen bijtend gas, geen vervuiling | |||
| ・De temperatuur van de sonde zelf moet 10-40 graden zijn | |||

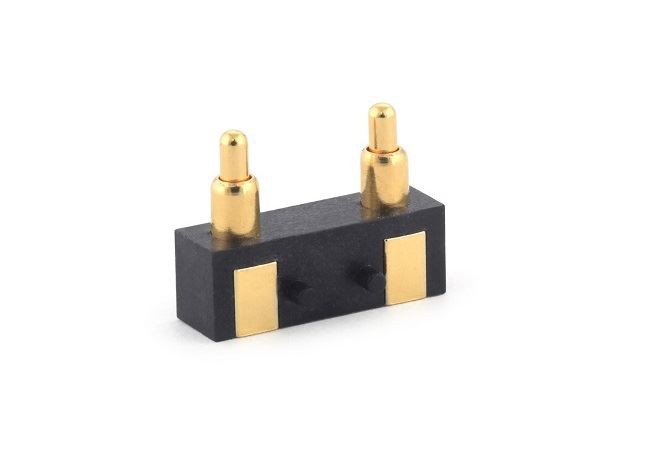

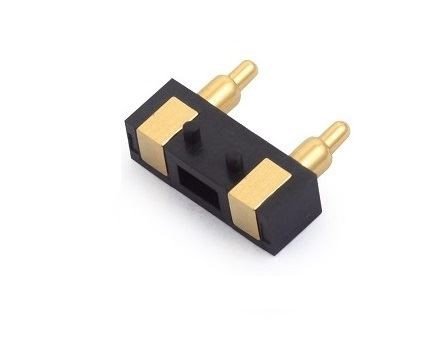

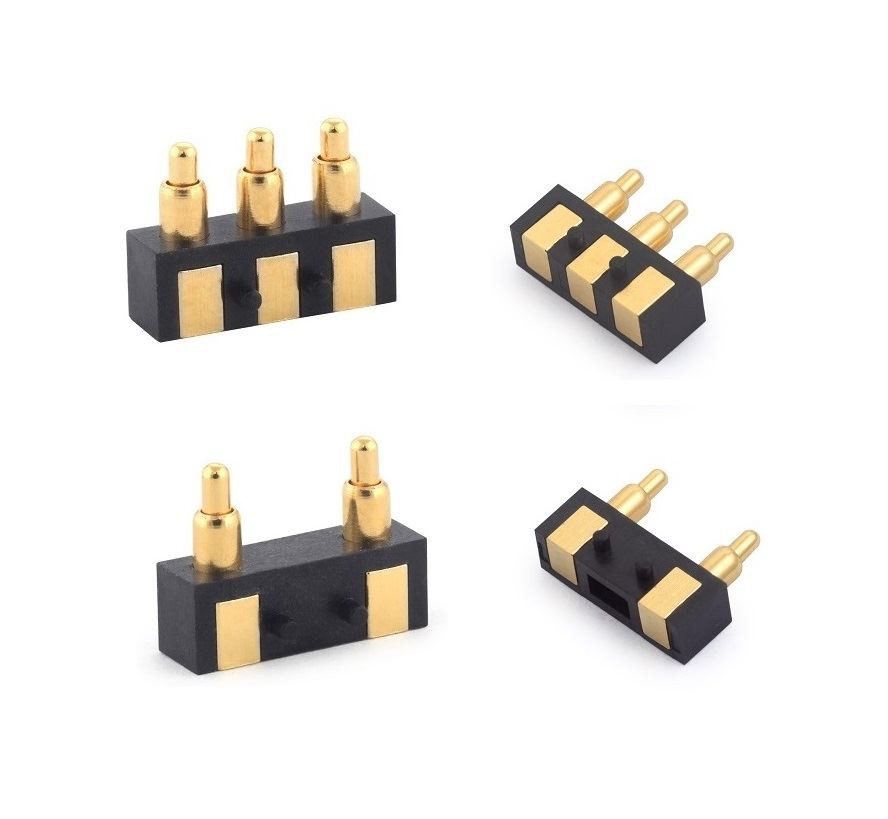

Productfoto
Met betrekking tot het ontwerp van de naaldbuis, om te voldoen aan uw structurele ruimte- en productfunctie-eisen, evenals de garantie van leven, leggen wij onze productcatalogus voor uw selectie voor. Aan het uiteinde van de naaldbuis hebben we een flensontwerp om het gemak van het bevestigen van het product op de printplaat en de soldeerdiepte te garanderen. Daarnaast leveren wij ook vierhoekige en gebogen 90 graden pogo pinnen voor de aansluiting van de accu.
Onze fabriek
werkplaats
werkplaats
werkplaats
werkplaats
