PCB-printplaat Pogo-pin: een veelzijdige component voor de productie van elektronica
De pogo-pin van de printplaat, ook wel veerbelaste testsondepen of veercontactpen genoemd, is een klein en veelzijdig elektronisch onderdeel dat betrouwbare elektrische verbindingen biedt tussen een printplaat en een gekoppeld apparaat. Pogo-pinnen worden veel gebruikt voor het testen, programmeren en debuggen van elektronische apparaten tijdens de fabricage-, assemblage- en reparatieprocessen.

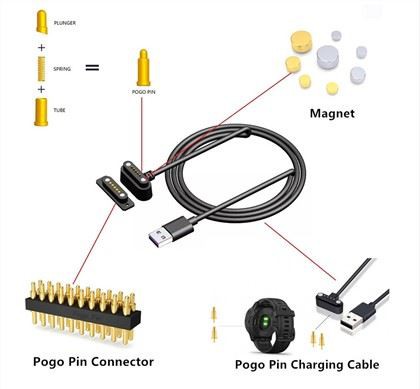

De pogo-pin bestaat uit een plunjer, veer, cilinder en contactsonde. De plunjer is het bewegende deel dat de veer samendrukt wanneer de pen tegen een oppervlak wordt gedrukt. De loop is het stationaire deel waarin de veer en de contactsonde zijn ondergebracht, die het elektrische signaal van de plunjer naar de printplaat overbrengt.

Het veerbelaste ontwerp van de pogo-pin maakt het mogelijk positioneringsfouten, oppervlakte-onregelmatigheden en tolerantievariaties in de parende apparaten te compenseren. Het zelfreinigende vermogen van de pin helpt ook om een ​​stabiele verbinding met lage weerstand te behouden bij herhaaldelijk inbrengen.

Pogo-pinnen zijn er in verschillende vormen, maten en materialen voor verschillende toepassingen. Ze kunnen worden gemaakt van roestvrij staal, messing, berylliumkoper of fosforbrons, afhankelijk van de vereiste duurzaamheid, corrosieweerstand en elektrische geleidbaarheid. Ze kunnen ook verschillende contacttips hebben, zoals platte, schroef-, kroon- of naaldstijl, om te passen bij de contactpunten van het parende apparaat.

Pogo-pinnen kunnen worden gebruikt voor een verscheidenheid aan taken bij de productie van elektronica. Ze kunnen bijvoorbeeld worden gebruikt voor functionele tests, waarbij een printplaat wordt gesondeerd met pogo-pinnen om de prestaties van de componenten en signalen te controleren. Pogo-pinnen kunnen ook worden gebruikt voor in-circuit programmeren, waarbij een microcontroller of een geheugenchip wordt geprogrammeerd via Pogo-pinnen terwijl deze op de printplaat is gesoldeerd.

Pogo-pinnen kunnen ook worden gebruikt voor grensscantesten, waarbij een gespecialiseerd testsignaal door de grensscanketen van de printplaat wordt gestuurd met behulp van pogo-pinnen. Deze methode maakt het mogelijk om de connectiviteit en functionaliteit van het bord op een niet-indringende manier te testen zonder fysieke toegang tot de interne knooppunten.

Kortom, pogo-pinnen van printplaten zijn een essentieel onderdeel bij de fabricage van elektronica en bieden een betrouwbare en veelzijdige oplossing voor verschillende test-, programmeer- en foutopsporingstaken. Hun veerbelaste ontwerp, zelfreinigend vermogen en aanpasbare functies maken ze een populaire keuze voor toepassingen met grote volumes en hoge betrouwbaarheid.
