Introductie van True Wireless (TWS) Bluetooth-headsetantenne
In de afgelopen jaren is de markt voor echte draadloze (TWS) Bluetooth-headsets extreem hot geweest, en verschillende fabrikanten van mobiele telefoons hebben hun eigen TWS-headsetproducten gelanceerd; het volstaat om het belang aan te tonen dat aan deze markt wordt gehecht. In het laatste artikel introduceerden we de oplaadpin van het oplaadcompartiment van de true wireless (TWS) headset. Vandaag zullen we kort het antennegedeelte introduceren. We bespreken het belang van de antenne in de TWS-headset, de introductie van de Bluetooth-antenne van de TWS-headset en hoe u er drie kunt kiezen bij het ontwerpen van de TWS-headset. Deel in één aspect de rol, typen en ontwerpkeuzes van de Bluetooth-antenne van de TWS-headset.
Het belang van TWS-koptelefoonantennes
Van ouderwetse radio's tot actuele slimme speakers, van "grote broers" tot smartphones, van traditionele Bluetooth-headsets tot TWS echt draadloze headsets. Bij de ontwikkeling van de technologie voor consumentenelektronica is de antenne een belangrijke firmware. Met de geboorte van het concept van het internet van alles, is de rol van de antenne nog belangrijker voor slimme huizen, slimme voertuigen en slimme draagbare apparaten die door één machine kunnen worden aangesloten en bestuurd.

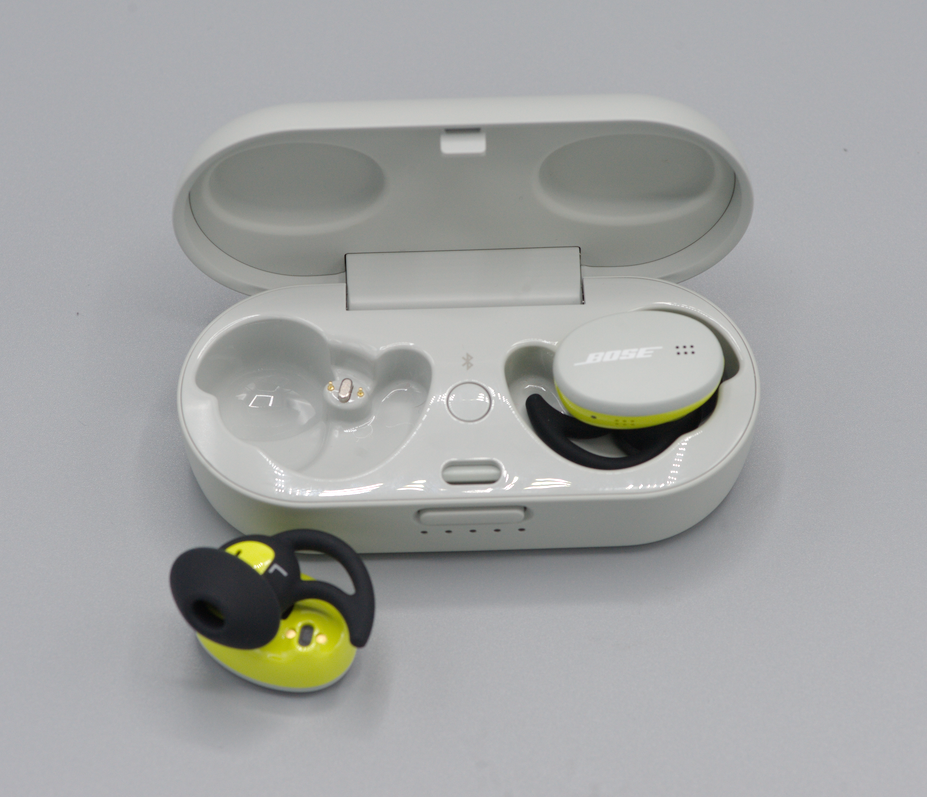

TWS-oortelefoons zijn True Wireless Stereo-oortelefoons. De belangrijkste gebruiksmethode is om verbinding te maken met mobiele apparaten zoals mobiele telefoons en computers via Bluetooth-radiofrequentie en vervolgens audio-informatie naar de oortelefoons te verzenden en deze vervolgens te decoderen en uit te voeren aan het uiteinde van de oortelefoon. In dit proces moet de Bluetooth-antenne fungeren als een "toren" om tussen de twee partijen te communiceren en de taken van verzenden en ontvangen uit te voeren. Daarom vullen de Bluetooth-chip en de Bluetooth-antenne in de TWS-headset elkaar aan om draadloos verzonden muziekweergave te realiseren en de ketenen van draden te vermijden.
TWS-headset Bluetooth-antenne-introductie:

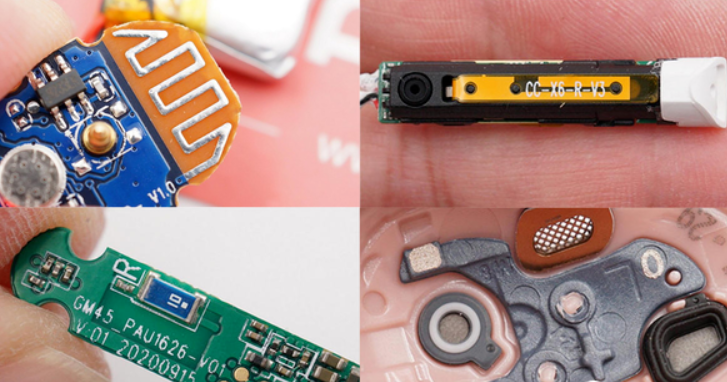

Als een belangrijke firmware van de TWS-headset is de huidige ontwikkeling van de Bluetooth-antenne relatief volwassen. Er zijn hoofdzakelijk vier soorten PCB-on-board-antenne, FPC, keramiek en LDS. Overweeg het uiterlijk van het TWS-oortelefoonproduct, de frequentiebandvereisten en de kosten om het meest geschikte antennetype te kiezen.
1. PCB-antenne aan boord

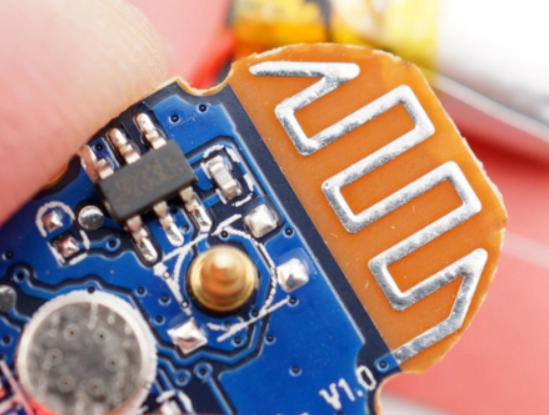

Zoals de naam al doet vermoeden, is de PCB onboard antenne een type antenne dat direct op de printplaat wordt getekend. Het wordt veel gebruikt in printplaten met één frequentiemodule, zoals Bluetooth-modules, WIFI-modules en ZIGBEE-modules. In TWS-oortelefoons is de toepassing van de ingebouwde Bluetooth-antenne vanwege de beperking van het volume relatief zeldzaam.
PCB onboard antennas can be designed and implemented by suppliers of PCB boards, which are equivalent to the circuit part of the board.
Voordelen: De PCB-onboard-antenne heeft geen meerdere debugging nodig en kan zonder kosten direct op de PCB worden getekend.
Nadelen: het vereiste gebied is groot, de directionaliteit is relatief enkelvoudig, alleen geschikt voor een enkele frequentieband, de consistentie van verschillende batches antennes is relatief slecht en het anti-interferentievermogen is slecht.
2. FPC-antenne

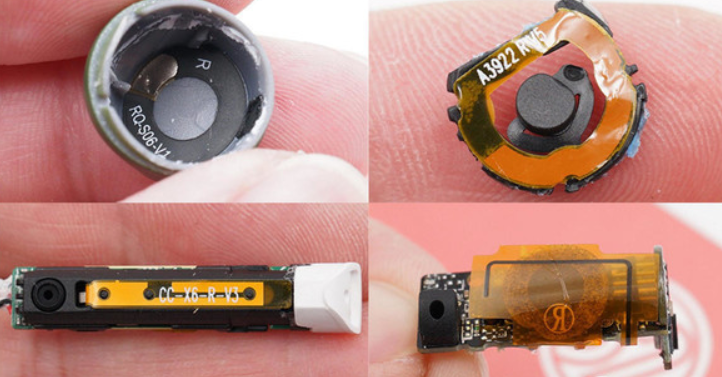

De FPC-antenne is voortgekomen uit de PCB-antenne aan boord. Vanwege de volumebeperking van de TWS-headset is de ruimte op het interne moederbord niet geschikt voor de antenne. De FPC-antenne komt overeen met het uit de PCB halen van het antennecircuit en het gebruik van andere externe metalen om de antenne tot een afzonderlijk onderdeel te maken. Zodat deze beter in de interne ruimte van de TWS-headset kan worden geplaatst.
FPC-antenne kan worden gerealiseerd door de printplaatfabriek van het zachte bord en het flexibele materiaal.
Voordelen: Van toepassing op de meeste kleine elektronische producten, de frequentiebanden die kunnen worden gemaakt zijn ook rijk, de prestaties zijn beter en de kosten zijn lager.
Nadelen: Elk product moet afzonderlijk worden gedebugd en handmatig worden gepatcht.
3. LDS-antenne

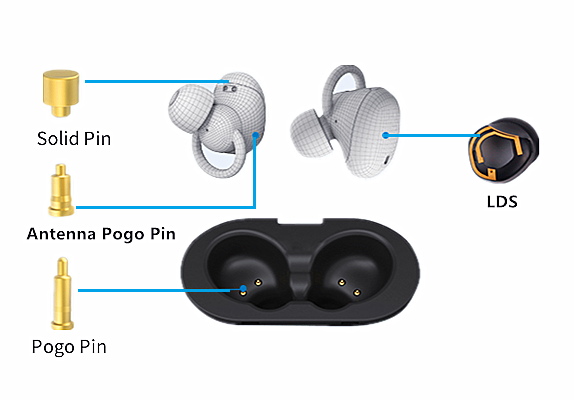

De LDS-antenne is een verdere upgrade van de FPC-antenne. Hoewel de FPC-antenne de interne ruimte van de headset grotendeels heeft kunnen gebruiken, heeft deze nog steeds een plat vlak nodig om hem te bevestigen.
De LDS-antenne maakt gebruik van laser direct molding-technologie, die lasertechnologie gebruikt om rechtstreeks metalen antennepatronen op beugels, afdekplaten, enz.
Fabrikanten van LDS-antennes voor laserverwerking, lasertechnologie en galvaniseertechnologie kunnen dit ondersteunen.
Voordelen: Alle richtingen kunnen worden ondersteund en hebben een sterke acceptatie.
Nadelen: de kosten zijn duurder en er zijn speciale vereisten voor het materiaal van het buitenoppervlak van het product.
4. Keramische antenne
De keramische antenne is een ander antenneproduct dat veel wordt gebruikt in apparaten met Bluetooth-modules. Het is vernoemd naar het gebruik van keramische schelpen. Het is hoofdzakelijk verdeeld in twee soorten: blokkeramische antenne en meerlaagse keramische antenne.
De blokkeramische antenne is om het metalen deel van de antenne op het keramische snelle oppervlak af te drukken, en de meerlaagse keramische antenne kan op elke keramische diëlektrische laag worden afgedrukt volgens de ontwerpvereisten, waardoor de antenne wordt verkleind.
Voordelen: klein formaat, eenvoudige toepassing, lage kosten, goede prestaties en slechts een kleine ruimte in beslag.
Nadelen: De eisen aan de vrije ruimte zijn relatief hoog, de richtingsgevoeligheid is relatief enkelvoudig en er zijn eisen aan de plaatsingspositie.
We hebben van de eerdere demontage van TWS-oortelefoons geleerd dat vanwege volumebeperkingen PCB-onboard-antennes relatief zelden worden gebruikt in TWS-oortelefoons. Kies volgens de behoeften van uw producten, er is geen vast type gebruik.
Hoe kies je de juiste antenne?
Theoretisch gezien kosten PCB- en FPC-antennes in termen van kosten minder, keramische antennes zijn matig en LDS-antennes zijn duurder; en in termen van ruimtegebruik zijn LDS-antennes het meest flexibel en kunnen ze de interne ruimte van de headset volledig benutten.
Qua prestaties zijn de zend- en ontvangstmogelijkheden van externe antennes over het algemeen beter dan die van ingebouwde antennes. TWS-headsets zijn ontworpen met ingebouwde antennes vanwege volumebeperkingen en draagbaarheidsvereisten. De prestaties zijn relatief vergelijkbaar en het is noodzakelijk om een aantal factoren uitvoerig te overwegen om een geschikte antenne te selecteren.
Het ontwerp van de Bluetooth-antenne van de TWS-headset beïnvloedt de overdrachtskwaliteit van de Bluetooth-communicatie, wat op zijn beurt de daadwerkelijke gebruikerservaring beïnvloedt. De selectie van Bluetooth-antennes wordt beïnvloed door vele factoren, zoals prestaties, frequentieband, kosten en gebruiksruimte. Alleen door rekening te houden met de specifieke productomstandigheden en gebruiksscenario's en door een geschikte antenne te kiezen, kunnen de maximale prestaties van het product worden behaald.
