Toepassing van ANC-technologie voor TWS-hoofdtelefoons

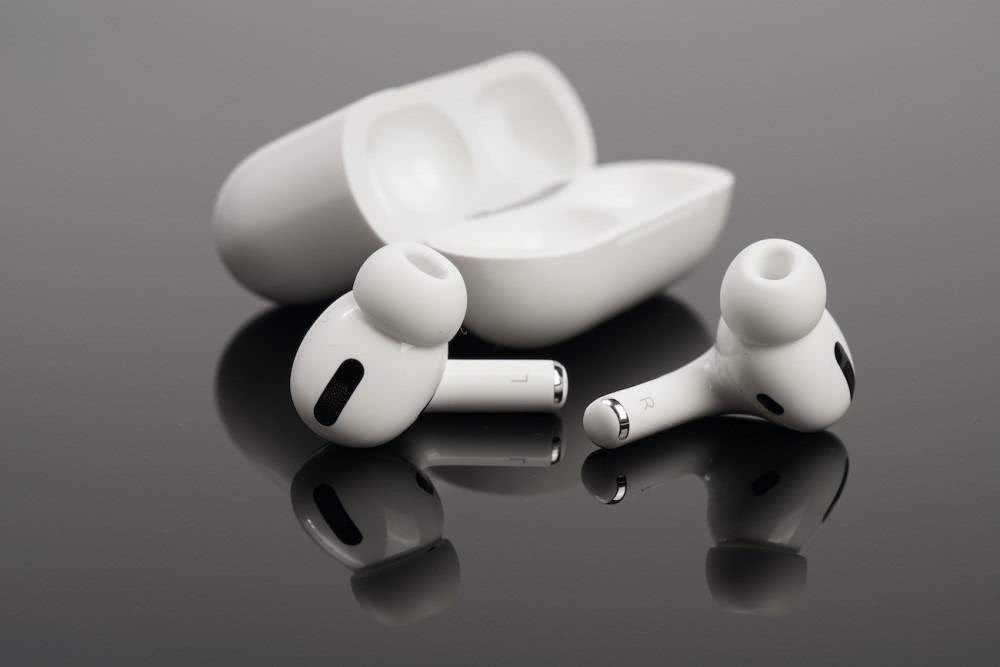

Sinds Apple AirPods in 2016 lanceerde, is de opkomende categorie van gesplitste echte draadloze (TWS) oortelefoons geleidelijk opgelost dankzij het extreme gemak dat de consument wordt geboden en de pijnpunten zoals transmissie, levensduur van de batterij en prijs, waardoor een nieuwe ronde van groei. volume markt. Volgens het onderzoeksrapport "Global Bluetooth Headset Sales and Revenue Forecast 2001-2024", uitgegeven door Strategy Analytics, een wereldberoemde onderzoeksinstelling, is de verkoop van TWS Bluetooth-headsets in 2019 met 200 procent gestegen en is de marktomvang van TWS headsets zal naar verwachting 100 miljard bereiken in 2024. Dollar. Tijdens een recent evenement bevinden de binnenlandse TWS-headsets zich nog steeds in het stadium van uitgebreide groei, en spelers op alle niveaus zullen deze markt volledig betreden.
De ANC-functie (Active Noise Cancellation) wordt een standaardfunctie van TWS-hoofdtelefoons vanwege de praktische bruikbaarheid, en naar verwachting zal tegen 2023 meer dan de helft van de TWS-hoofdtelefoons zijn uitgerust met de ANC-functie. Hoe u uitstekende ruisonderdrukking kunt toevoegen functie voor kleine en draagbare TWS-oortelefoons wordt de belangrijkste focus van het productontwerp van de huidige oortelefoonfabrikanten. Als een toonaangevende leverancier van dataconversie- en signaalverwerkingstechnologie die algemeen erkend wordt in de industrie, biedt ADI de unieke toegewijde ANC SoC-oplossingen van de industrie, en is gebruikt in de vlaggenschepen van toonaangevende audiofabrikanten in binnen- en buitenland, zoals Bose, Baohuaweijian, Wanmo, enz. Het is op grote schaal gebruikt in producten.
Het geheim van stilte kraken, deze ruisonderdrukkende technologie wordt mainstream
Voor TWS-hoofdtelefoons zijn de meest elementaire behoeften van gebruikers draagbaarheid en een lange levensduur van de batterij. Bovendien zijn de belangrijkste behoeften van gebruikers een heldere en zuivere luisterervaring. Tegenwoordig, wanneer omgevingslawaai onze verschillende levensscènes de hele tijd overspoelt, is deze eis niet gemakkelijk te bereiken, en de vraag naar ruisonderdrukking wordt steeds groter. Hoewel passieve ruisonderdrukking door het oor te omsluiten om een gesloten ruimte te vormen, of het gebruik van geluidsisolerende materialen zoals siliconen oordopjes om externe ruis te blokkeren, een goede rol kan spelen bij het onderdrukken van hoogfrequente ruis, kan het niets doen voor laagfrequente ruis, en het hangt af van laagfrequent geluid. op actieve ruisonderdrukking. De actieve ruisonderdrukkingsfunctie is om anti-fase geluidsgolven te genereren die gelijk zijn aan de externe ruis via het hardware-ruisonderdrukkingssysteem om de ruis te neutraliseren, om het effect van ruisonderdrukking te bereiken.
Volgens Sophie Mao heeft actieve ruisonderdrukking zowel analoge als digitale ruisverwerkingscircuits. Hoewel het analoge circuit in principe geen vertragingen heeft en het digitale circuit een vertraging heeft, heeft het analoge actieve ruisonderdrukkingscircuit veel componenten, grote PCB-afmetingen en hoge precisie-eisen, dus digitale ruisonderdrukking is de huidige mainstream. Bovendien is in termen van flexibiliteit de analoge actieve ruisonderdrukkingsmethode beperkt, voornamelijk gericht op volumeaanpassing, terwijl de digitale actieve ruisonderdrukking het ruisonderdrukkingseffect kan optimaliseren door de versterking, EQ-coëfficiënt aan te passen en de firmware bij te werken. De consistentie van het analoge actieve ruisonderdrukkingscircuit is erg slecht en het moet herhaaldelijk worden aangepast en gekalibreerd op de hardware; de digitale actieve ruisonderdrukking heeft een goede consistentie en er zijn bijbehorende aanpassingstools en software om de kalibratie eenvoudig te bereiken. Ten slotte lijken de stuklijstkosten van analoge actieve ruisonderdrukking lager te zijn, maar het percentage defecten en herbewerkingen is hoog, en de totale massaproductiekosten zijn in feite hoger dan die van digitale circuits. Daarom wordt analoge actieve ruisonderdrukking stilaan verleden tijd en is digitale actieve ruisonderdrukking de mainstream van de markt geworden.
Analoge verwerkingsschakeling voor ruisonderdrukking versus verwerkingsschakeling voor digitale ruisonderdrukking
Wat de uitvoering betreft, kan actieve ruisonderdrukking worden onderverdeeld in drie typen: FeedForward, Feedback en een combinatie van beide (Hybrid). Feedback-hoofdtelefoons met actieve ruisonderdrukking bevinden zich over het algemeen buiten, verzamelen ruis en sturen deze vervolgens naar DSP voor verwerking, en voeren vervolgens omgekeerde fase-geluidsgolven uit voor ruisonderdrukking. De microfoon van de headset met actieve ruisonderdrukking met feedback bevindt zich in de holte en het geluid dat wordt verzameld en ingevoerd naar de DSP is in principe hetzelfde als wat het oor hoort, en kan direct worden omgekeerd. De hybride actieve ruisonderdrukking die de twee methoden combineert, kan een snellere en betere ruisonderdrukking bereiken. "Op dit moment, hoewel de kosten van hybride actieve ruisonderdrukking relatief hoger zijn, omdat de kosten van chips en microfoons afnemen, zal deze methode, die een betere luisterervaring kan bieden, zeker de eerste keuze worden voor fabrikanten." benadrukte Sophie Mao. ADI's ADAU1787 SoC-oplossing biedt een 4-kanaals ADC-ingangsinterface en 4-kanaals digitale microfooningang, die geschikt is voor gemengde ruisonderdrukkende hoofdtelefoons.
△ANC-chip (Active Noise Cancellation) bewaakt zowel het geluid dat wordt gegenereerd door de externe bron als het geluid dat wordt afgespeeld door de hoofdtelefoonluidspreker via de ingebouwde microfoon
Chipsoftware modulaire oplossing om het kernpijnpunt van hoofdtelefoon ANC . op te lossen
Daarom ligt de focus van TWS-oortelefoonruisonderdrukking op het nauwkeurig verzamelen van ruis, het snel verwerken en uitvoeren van geannuleerde anti-fase geluidsgolven en tegelijkertijd het laagst mogelijke stroomverbruik hebben om een lange levensduur van de batterij te bereiken. De drie kernonderdelen van actieve ruisonderdrukking zijn ADC, DSP en DAC. Aangezien ADI, dat altijd toonaangevend is geweest op het gebied van hoogwaardige analoge technologie en digitale signaalverwerkingstechnologie, natuurlijk het eerste voordeel heeft behaald in ADC, DAC en DSP, en dit delicaat aankan. Het meest gevoelige microfoonsignaal in het ANC-systeem, terwijl het zorgt voor een ultralaag stroomverbruik, toont sterke signaalverwerkingsmogelijkheden en demonstreert tegelijkertijd zijn diepgaande vaardigheden in kleine chippakketten en een laag stroomverbruik.
