Connectoren worden veel gebruikt en iedereen is bekend met connectoren. Tijdens het gebruik van de connector kan er echter een verbindingsfout optreden. In dit artikel introduceert de redacteur de redenen voor het mislukken van de connectorverbinding. Bovendien gaat dit artikel in op de overwegingen voor het testen van board-to-board-connectoren.
1. Discussie over de oorzaak van een fout in de connectorverbinding
Vergeleken met de buitenste geleider is de binnenste geleider van de connector kleiner van formaat, en de binnenste geleider met een slechte sterkte zal eerder een slecht contact veroorzaken en leiden tot het falen van de connector.

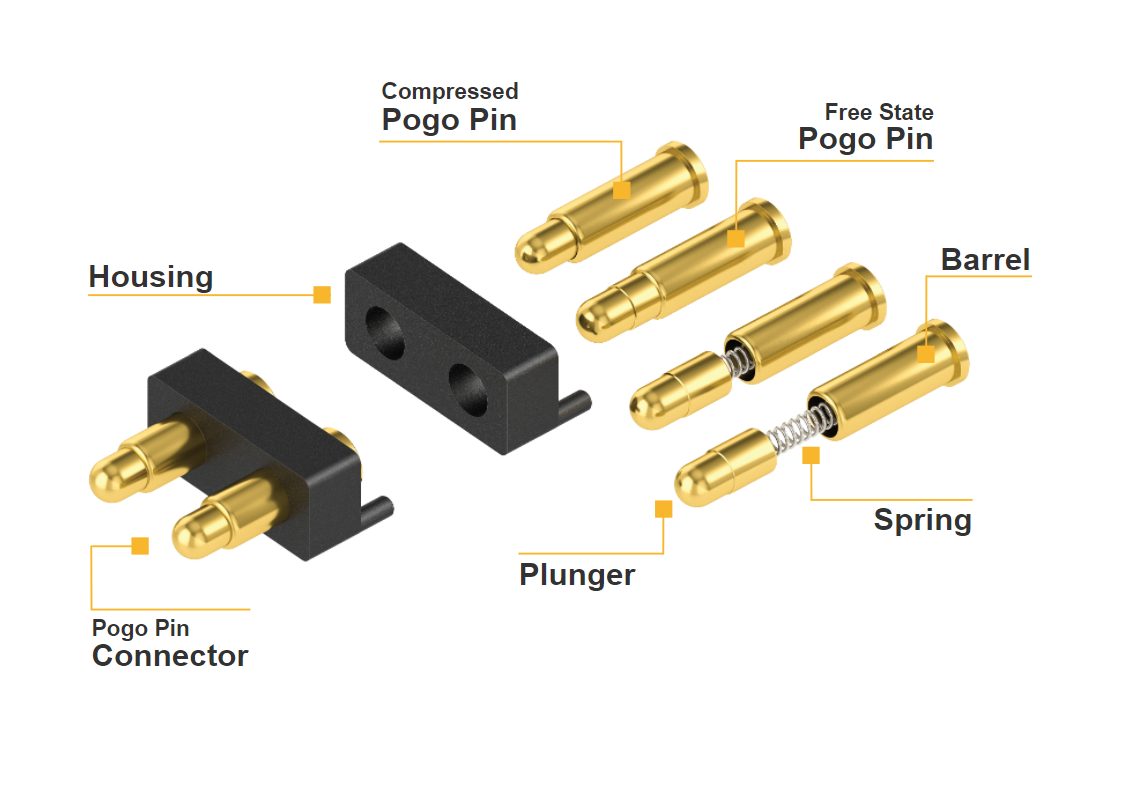

De meeste binnenste geleiders van de connector passen elastische verbindingsmethoden toe, zoals elastische verbinding van het veerklauwtype, elastische verbinding van het mofsleuftype, elastische verbinding van het balgtype, enzovoort. Onder hen is de elastische verbindingsstructuur met sleuven van de krik eenvoudig, de verwerkingskosten zijn laag, de montage is handiger en het toepassingsbereik is het meest uitgebreid.
1. De binnengeleider is niet stevig bevestigd;
Voor montagebehoeften, in de structuur van veel RF-coaxiale connectoren (zoals N-type, 3,5 mm), is de binnengeleider verdeeld in twee delen bij de diëlektrische ondersteuning en vervolgens verbonden met schroeven. Als de lijm echter niet op de schroefdraadverbinding wordt aangebracht om deze tijdens de montage te fixeren, is de verbindingssterkte van de binnengeleider vanwege de kleine diameter van de binnengeleider erg slecht, vooral voor sommige kleine RF-coaxiale connectoren. Daarom kan, wanneer de connector vele malen wordt aangesloten en losgekoppeld, onder de langdurige werking van torsie en spanning, de binnenste geleiderdraad losraken en eraf vallen, wat resulteert in een verbindingsfout.
Een van de veelgebruikte structuren van RF-coaxiale connectoren is dat de binnenste geleider, de diëlektrische steun en de buitenste geleider aan elkaar worden bevestigd door middel van lijm. Als de hoeveelheid lijm die in deze structuur wordt aangebracht niet voldoende is of de verbindingssterkte van de lijm niet voldoende is tijdens de montage, kan het gelijmde deel breken als gevolg van de kracht tijdens het gebruik, waardoor de binnengeleider zal roteren of axiaal bewegen, en de binnenste geleiders Er kan geen goed elektrisch contact worden gevormd en de verbinding valt weg.
Verbeteringsmethode: wanneer de coaxiale connector is gemonteerd, kan een geschikte hoeveelheid geleidende lijm of draadborgmiddel op de schroefdraadverbinding worden aangebracht om de betrouwbaarheid van de schroefdraadverbinding te vergroten. Er moeten lijmen met een hogere hechtsterkte worden gekozen en de lijm moet het hele lijmgat vullen tijdens het lijmen; het kartelen aan het gelijmde deel van de binnengeleider vergroot het contactoppervlak tussen de binnengeleider en de lijm om te voorkomen dat de binnengeleider roteert; stel de binnengeleider goed af De radiale afmetingen en toleranties van de geleider, de buitengeleider en de diëlektrische ondersteuning maken de passing tussen de binnengeleider en de diëlektrische ondersteuning, tussen de diëlektrische ondersteuning en de buitengeleider een interferentiepassing, en kunnen ook de drie passen steviger bij elkaar.
2. Onjuiste maat van de jack of pin van de binnenste geleider
Als de gatdiameter van de binnenste geleider van de jack kleiner is dan de gespecificeerde maat wanneer de pin van de binnenste geleider van de pin de jack binnengaat, zal de jack te groot worden, de vervorming zal zijn elastische vervormingsbereik overschrijden, plastic vervorming zal optreden en de geleider in de aansluiting zal worden beschadigd; Integendeel, als de diameter van de pin te klein is, wanneer de pin en de jack op elkaar zijn afgestemd, is de opening tussen de pin en de wand van de jack te groot, de twee binnenste geleiders van de connector kunnen niet in nauw contact staan , wordt de contactweerstand groot en zullen de elektrische prestatie-indicatoren van de connector ook slecht zijn.
Verbetermethode: Of de aansluiting van de jack en de pin redelijk is, we kunnen de insteekkracht en retentiekracht van de standaard gauge pin en de geleider in de jack gebruiken om te meten. Voor N-type connectoren moet de insteekkracht wanneer de diameter Φ1.6760 plus 0.005 standaard gauge pin overeenkomt met de aansluiting kleiner zijn dan of gelijk aan 9N, en de houdkracht wanneer de diameter Φ1.6000-0.005 standaard gauge pin en de binnenste geleider van de jack zijn groter dan of gelijk aan 0,56N.
Daarom kunnen we de inbrengkracht en de retentiekracht gebruiken als inspectienormen. Door de maat en tolerantie van de bus en de pen aan te passen, evenals het verouderingsbehandelingsproces van de geleider in de bus, kunnen de insteekkracht en de retentiekracht tussen de pen en de bus worden aangepast. in een passend bereik.
