Wat is een Pogo-pin magnetische connector?

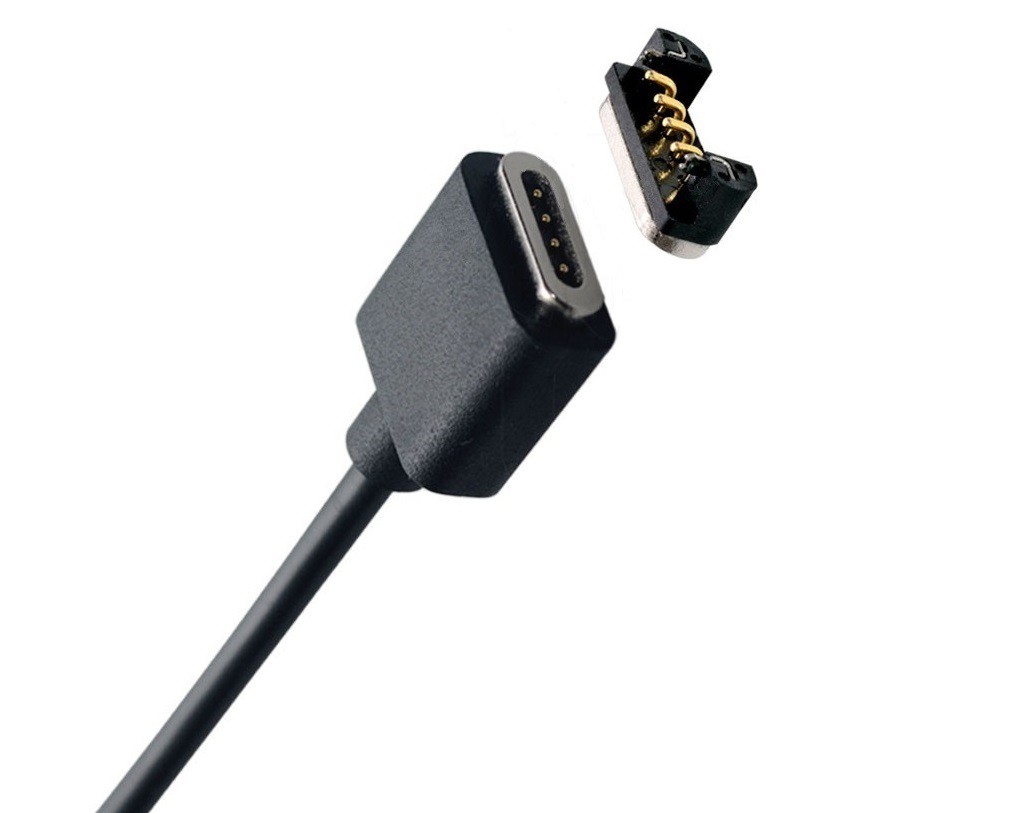

Een Pogo-pin magnetische connector wordt ook wel een magneetconnector, magneetconnector, magnetische connector, magnetische connector, magneetlaadkop, enz .; het is een connector die veel wordt gebruikt in elektronische apparatuur, voornamelijk samengesteld uit PogoPin en magneet. Aansluiting. Het structuurontwerp van de magneet en de magneet die contact maakt en aantrekt, heeft een grote adsorptiekracht, die geschikt is voor kleine structuren en lichte en dunne producten.
De magnetische connector omvat een mannelijk uiteinde en een vrouwelijk uiteinde dat coaxiaal kan zijn met het mannelijke uiteinde. Het mannelijke eindsamenstel omvat een eerste rubberen buitenringdeel, een eerste ringrubberdeel, een eerste ringmagneet en twee mannelijke PIN-pennen. Een eerste ringmagneet is aangebracht tussen het rubberen deel van de buitenste ring en het rubberen deel van de eerste binnenste ring, en twee mannelijke PIN-naalden gaan door het rubberen deel van de eerste binnenste ring; en het vrouwelijke eindsamenstel omvat een tweede rubberen buitenringdeel, een tweede twee rubberen binnenringdelen, een tweede ringmagneet en twee vrouwelijke PIN-pennen, een tweede ringmagneet is aangebracht tussen het tweede rubberen buitenringdeel en de tweede binnenring rubberen deel en twee rubberen delen van de binnenring gaan door de vrouwelijke PIN-naald, en de eerste ringmagneet komt overeen met de tweede ringmagneet en het andere uiteinde van de tweede ringmagneet heeft de tegenovergestelde polariteit. De twee mannelijke PIN-naalden komen overeen met de twee vrouwelijke PIN-naalden en het ene uiteinde van de vrouwelijke PIN-naald is voorzien van een blind gat voor het inbrengen van de mannelijke PIN-naald.
De voorgaande magnetische connector omvat een isolerend lichaam, een aantal aansluitingen en magnetische lichamen die op het isolerende lichaam zijn aangebracht. Het vooroppervlak van het isolerende lichaam heeft een passend oppervlak, en het pasoppervlak is naast elkaar aangebracht met verschillende eindsleuven die het isolerende lichaam binnendringen. Elke aansluitsleuf op afstand van elkaar op het pasoppervlak van het hoofdlichaam is voorzien van een cirkel van U-vormige sleuven die rond de aansluitklemmen zijn aangebracht. De sleuf van het isolerende lichaam die overeenkomt met het magnetische lichaam is een U-vormig blok en het magnetische lichaam bevindt zich in het lichaam. In de opvangbak. De magnetische connector van dit soort structuurontwerp heeft een grote structuur, een hoog profiel en een kleine zuigkracht. Het is niet geschikt voor sommige kleine constructies en het is niet geschikt voor lichtere en dunnere producten.
