Pogo-pinnen voor TWS-oplaadoplossingen
In vergelijking met gewone bedrade oortelefoons zijn Bluetooth-oortelefoons handiger in gebruik. Met de voortdurende update van technologie komt de geluidskwaliteit van Bluetooth-oortelefoons steeds dichter bij bedrade oortelefoons; sinds Apple iPhone 7 is de 3,5 mm koptelefoonaansluiting geannuleerd, wat nog belangrijker is. De ontwikkeling van Bluetooth-headsets.

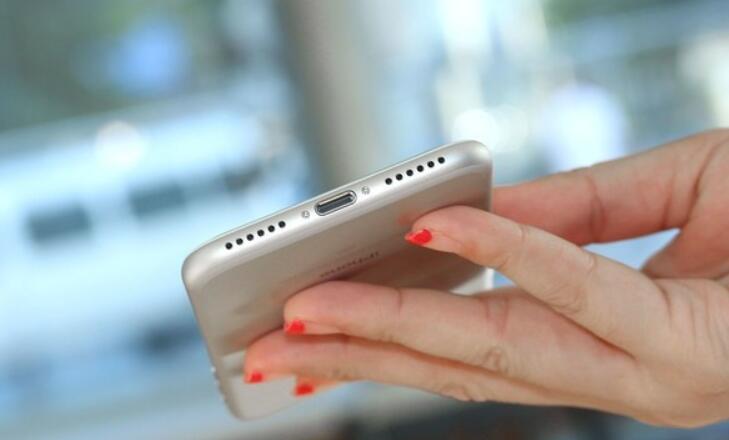

De iPhone zonder de traditionele hoofdtelefoonaansluiting van 3,5 mm
Het meest voor de hand liggende verschil tussen Bluetooth-oortelefoons en traditionele bedrade oortelefoons is dat er geen lange oortelefoonkabel is en dat audiosignalen worden ontvangen via Bluetooth, dus Bluetooth-oortelefoons hebben onafhankelijke circuits en voedingen en kunnen worden opgeladen voor dagelijks gebruik als mobiele telefoon; vandaag willen we Dit artikel introduceert de soorten pogo-pinnen die worden gebruikt in het oplaadcompartiment van de TWS (True Wireless Stereo) Bluetooth-headset.
Op de oplaaddoos van de TWS-oortelefoon hebben we verschillende specificaties gezien van pogo-pinnen (pogo-pin-connectoren), waaronder 2Pin, 3Pin, 5Pin, enz. Het gebruik van pogo-pinnen is normaal en het geheel is verdeeld in 2Pin pogo-pinnen en 3Pin pogo pinnen. en meer pinnen. Dus wat zijn de toepassingen van zoveel pogo-pinnen?

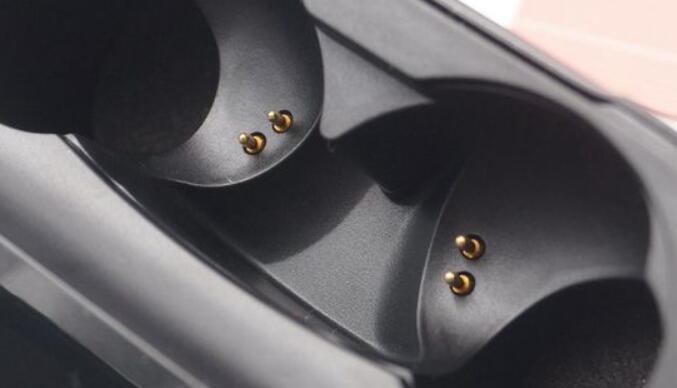

1. 2Pin pogo pin-oplossingen:
Het ontwerp van de 2-pins pogo-pin is het meest voorkomende op de markt en dit ontwerp kan voldoen aan de strenge behoeften van het opladen van TWS-headsets. De twee pinnen zijn respectievelijk positief en negatief en worden gebruikt om de stroom van het batterijcompartiment van de TWS-oplaaddoos over te brengen naar de oortelefoon. Op deze manier, als de TWS wordt gebruikt als een Bluetooth-headset voor oproepen, werkt de ene headset en kan de andere headset in het oplaadcompartiment worden geplaatst om de stroom aan te vullen; een dergelijke gebruikscyclus kan voldoen aan de behoeften van een ultralange batterijlevensduur.
Voorheen konden 2Pin pogo-pinnen geen rekening houden met communicatie tijdens het leveren van stroom. Om gepersonaliseerde functies toe te voegen, probeerde de TWS-oortelefoonfabriek daarom 3Pin-pogo-pinnen, 5Pin-pogo-pinnen en andere ontwerpschema's, die ook een groter productvolume en moeilijkheden bij de montage met zich meebrachten. Het is ingewikkeld en leidt tot een verhoging van de kosten.
2. 3Pin pogo pin-oplossing
Het ontwerp van de 3Pin veerhuls voegt, naast het 5V opladen en aarden, een pin toe voor de batterijspanning van de headset, die wordt gebruikt om het echte vermogen van de headset te meten.

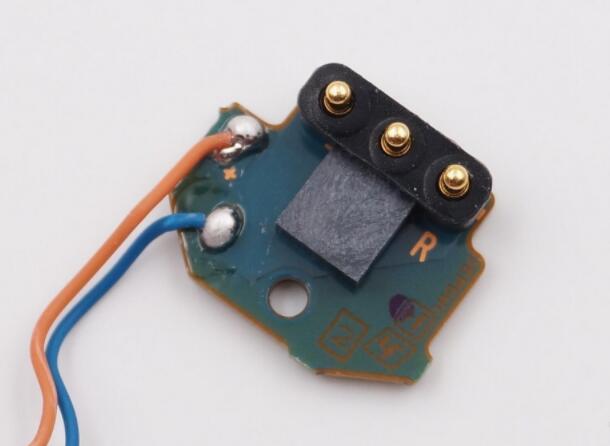

3Pin oplaadpin 3Pin oplaadpin

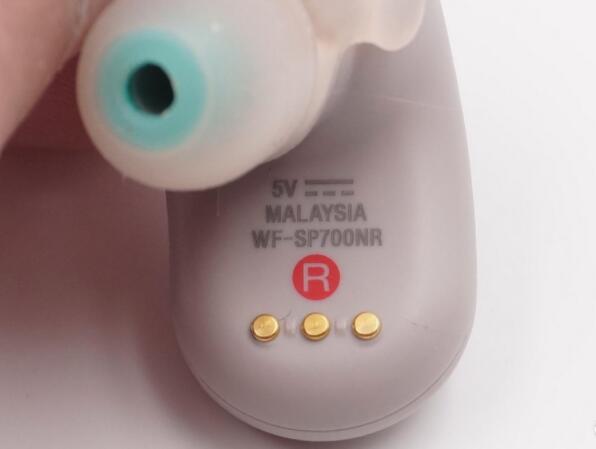

TWS Bluetooth-headset met 3-pins oplaadpin TWS Bluetooth-headset met 3-pins oplaadpin

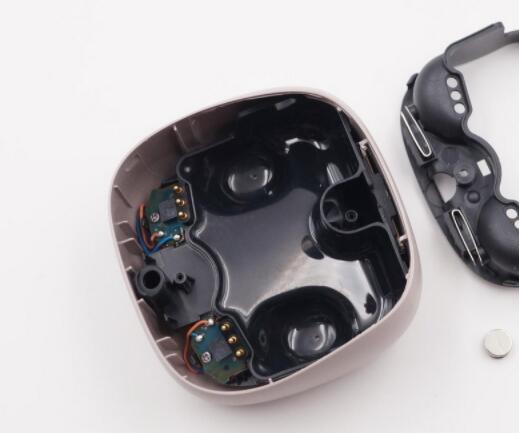

3-pins oplaadpin voor Bluetooth-headset-oplaadetui 3-pins oplaadpin voor Bluetooth-headset-oplaadcase
3. 5Pin pogo pin-oplossing
Het ontwerp van de 5Pin veerhuls houdt rekening met de bovenstaande twee doelen en heeft meer functies.
Dit soort ontwerp is alleen te zien in high-end TWS Bluetooth-headsets, die relatief zeldzaam zijn. Het kan worden gebruikt voor gegevensoverdracht in de interne opslag van de headset, firmware-upgrade van de headset, protocolgegevenscommunicatie en andere functies.
