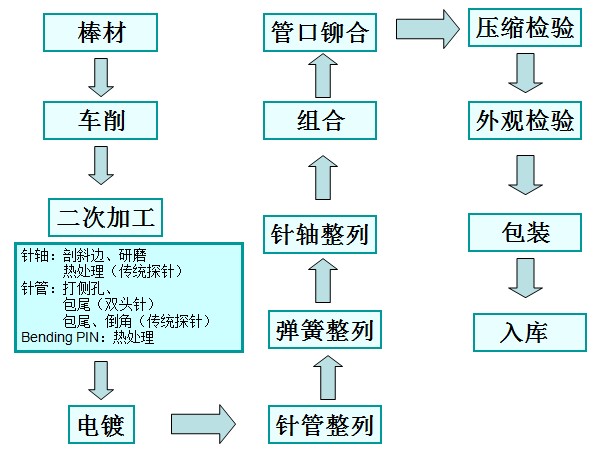

Pogo Pin Connector productieproces
Materiaal naaldschacht/buis:
De belangrijkste functie van de connector is dat het aantal keren dat signaalgeleiding en in- en uitpluggen hoog is, dus ook de geleidbaarheid en elasticiteit (vloeigrens) van het materiaal vereist zijn.
1-1: Messing (MESSING): koper-zinklegering, de geleidbaarheid is goed, de geleidbaarheid is ongeveer 26 procent ~ 29 procent (IACS), afhankelijk van het aandeel koper kan worden onderverdeeld in C2680 (JIS) en C3604 , C3601 (vereiste warmtebehandeling)
1-2: Fosforbrons (PHOSPHOR BRONZE): koper-tinlegering, de geleidbaarheid is slechter dan messing, de geleidbaarheid is ongeveer 13 procent. Maar de elasticiteit en flexibiliteit zijn goed
Het is geschikt voor pijpen met een trekproces en de classificatie kan worden onderverdeeld in C5440, C5191 en C5210 op basis van het tingehalte. Hoe hoger het tingehalte, hoe slechter de geleidbaarheid en hoe beter de elasticiteit.
1-3: Warmtebehandelde koperlegeringen: berylliumkoper (BERYLLIUM-ALLOY) heeft bijvoorbeeld een goede elektrische geleidbaarheid en elasticiteit, maar de prijs is hoog.

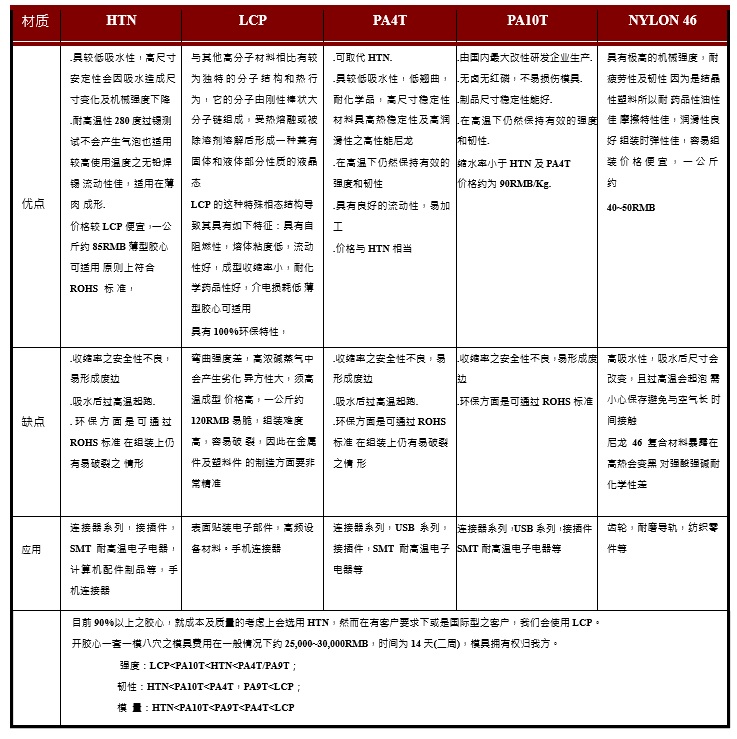

Materialen gebruikt voor Housing&Cap:
Zorg voor de hoofdstructuur en isolatie van de connector en plaats de Pogo-pincode erin. Gebruikte materialen: de grootte, vorm en het gebruik van connectoren zijn heel verschillend, dus de gebruikte technische kunststoffen zijn ook verschillend. Bij het ontwerpen van connectoren moeten temperatuurbestendigheid, vloeibaarheid, mechanische sterkte, elektrische prestaties, milieubeschermingseisen en kosten worden beschouwd als factoren om de juiste technische kunststoffen te kiezen. Veelgebruikte technische kunststoffen zijn LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC, etc.
Omdat LCP zelf vlamvertragende eigenschappen heeft, kan het UL94 V-0-niveau bereiken zonder vlamvertrager toe te voegen, zodat LCP snel kan voldoen aan RoHS- en halogeenvrije vereisten. HTN, PA4T en PA9T zijn nylonmaterialen en vlamvertragers moeten worden toegevoegd om UL94 V-klasse te bereiken 0, de fabrikanten van HTN, PA4T en PA10T verklaren dat de materialen van de relevante kwaliteiten halogeenvrij zijn brand vertragende middelen.
