Vereisten voor het ontwerp van het uiteinde van de Pogo-pinconnector:
Pogo Pin-connector bestaat hoofdzakelijk uit 6 delen, namelijk naaldschacht, veer, keramische kraal, naaldbuis, plastic, dop (basisvereisten voor de installatie van de klant kunnen worden uitgerust met een plastic dop om de naaldschacht te beschermen). Laat' eens kijken naar de vormvereisten van de contactterminal van de pogo-pinconnector.
1. Ontwerpvereisten voor het einde van het contact:

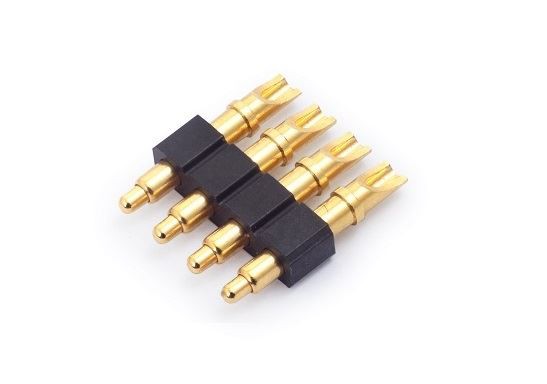

is een niet-standaard type contact, ontworpen volgens de kabelvereisten van de complete machine, bevestig eerst de grootte van het plug-in-uiteinde, het productinstallatieformulier, de weergavemodus en de kabelspecificatie. Wanneer de kabel niet kan worden bepaald, is het te volgen principe om het bedradingsgat te ontwerpen volgens het onderdeelnummer van het contact. Het bedradingsgat kan voldoen aan de vereisten van draden met een grote draaddikte. De verhouding van de diameter van de kerndraad van de draad tot de binnendiameter van de lasbeker is gewoonlijk 0,5-0,7; Bij het aansluiten van een draad is het ontwerpprincipe dat de diameter van de kabelkern en het verbindingsgat van het contact geschikt is, en de verhouding van de diameter van de draadkern tot de binnendiameter van het lasgat is meestal 0,6-0,8.
2. Vereisten op het formulier van het einde van het contact:
In de pogo-pinconnector is het contact een belangrijk onderdeel van de connector, die voornamelijk de signaaloverdracht draagt. Bij het ontwerp van de connector bestaat het contact uit het bijpassende uiteinde en het staarteinde. Het bijpassende uiteinde is meestal samengesteld uit elastische delen en stijve delen om de betrouwbaarheid van het contact tussen de connectorstekker en de socket te garanderen; het uiteinde van het contact is om de kabelverbinding tussen de apparatuur, de onderlinge verbinding tussen de printplaten of de kabel te realiseren en de verbinding tussen de borden wordt gebruikt voor kabelaansluiting. Het uiteinde van de connector heeft een lasdraadtype, een krimpdraadtype en een isolatiedoorborend type (IDC, soldeerloos wikkeltype, gebruikt voor printplaten, contacten Beëindigingsvormen omvatten recht lassen, buigend lassen, oppervlaktemontage en las- gratis inperstype.
