Pogo pin connector contact uiteinde ontwerp en vereisten

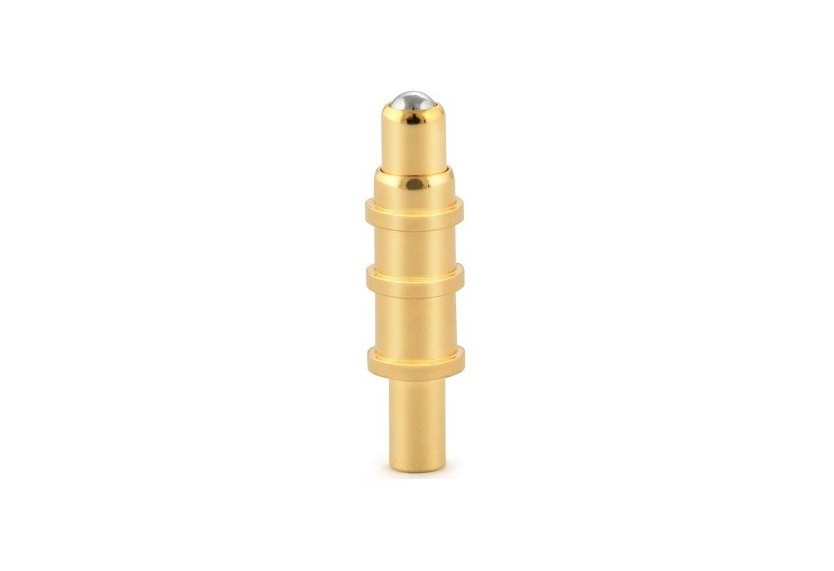

1. Ontwerpvereisten voor het eindcontact
is een niet-standaard type contact. Het is ontworpen volgens de kabelvereisten van de hele machine. Ten eerste is het noodzakelijk om de grootte van het plug-in-uiteinde, de productinstallatiemethode, het uiterlijk en de kabelspecificatie te bevestigen. In het geval dat het moeilijk is om de kabel te bevestigen, ontwerp het bedradingsgat volgens het contactnummer. Het bedradingsgat kan voldoen aan de behoeften van draden met een grote draaddikte. De verhouding van de diameter van de draadkern tot de binnendiameter van de lasbeker is over het algemeen 0,5-0,7; Bij het aansluiten van een draad is het ontwerpprincipe dat de diameter van de kabelkern en het verbindingsgat van het contact geschikt is, en de verhouding van de diameter van de draadkern tot de binnendiameter van het lasgat is over het algemeen 0,6-0,8.
2. Eisen op het formulier van het eindcontact
In de pogo-pinconnector is het contactstuk een onmisbaar onderdeel van de connector en zijn belangrijkste functie is om verantwoordelijk te zijn voor de signaaloverdracht. In het ontwerpproces van de connector wordt het contact gevormd door het bijpassende uiteinde en het staarteinde. Het parende uiteinde is over het algemeen samengesteld uit elastische delen en stijve delen om de betrouwbaarheid van het contact tussen de connectorstekker en de socket te garanderen; het uiteinde van het contact is verantwoordelijk voor de kabelverbinding tussen de apparatuur, de verbinding tussen de printplaten, of De verbinding tussen de kabel en de kaart wordt gebruikt bij de verbinding van de kabel. Het uiteinde van de connector kan in vier typen worden verdeeld: lasdraadtype, krimpdraadtype, isolatiedoorborend type en soldeerloos wikkeltype; toepassing Op de printplaat kunnen de contactafsluitvormen worden onderverdeeld in vier typen: recht lassen, gebogen lassen, opbouwmontage en soldeerloos inperstype.
