Hoe maak je het veercontact?

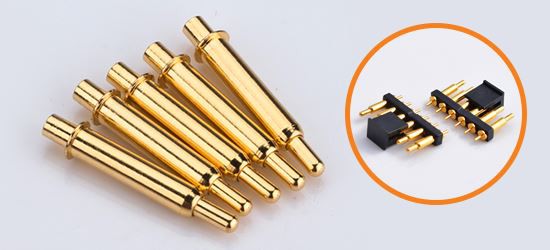

Het bestaande veercontact bestaat hoofdzakelijk uit een bovenste contactpen, een onderste contactpen en een veer. De bovenste contactpen en de onderste contactpen zijn zodanig samengesteld dat ze op en neer kunnen worden geschoven, en de bovenste contactpen en de onderste contactpen worden elastisch ondersteund door de veer. . Daarom wordt door de elastische kracht van de veer de bovenste contactpen onder druk gezet tegen de aansluiting van het IC en wordt de onderste contactpen tegen de PCB gedrukt om elektrisch contact te bereiken.
Dit veercontact heeft de functie om de klemmen van de printplaat en het IC elektrisch met elkaar te verbinden en is het kernonderdeel van de socket die wordt gebruikt om het IC te testen. De bestaande veercontacten zijn moeilijk om de buitendiameter van de veer te minimaliseren. Om een veercontact te maken met een buitendiameter van 0,2 mm, zullen de draaddiameter van de veer en de vorm en grootte van de bovenste en onderste contactpinnen extreem klein worden. Op het huidige technische niveau is het moeilijk te verwerken en te assembleren. Daarom zijn er bij massaproductie en Er zijn problemen met de kwaliteit en er zijn beperkingen in de structuur van contacten voor extreem kleine pitches die te duur zijn. Pogo-pin is een soort hardware die stroom geleidt en signalen doorgeeft. Veel vrienden noemen het ook wel een signaalpin. Het kan de kracht van de geleidingsfunctie realiseren. De meeste van hen zijn in contact met de koperen wand door de pogo pin naald schuin eronder, en de pogo pin vingerhoed veer draagt een kleine hoeveelheid zwaartekracht, dus de binnenwand van de koperen huls moet glad zijn. Pogo-pin heeft de kenmerken van anti-corrosie, hoge stabiliteit en hoge duurzaamheid.
Dus wat is de samenstelling van de door de fabrikant geproduceerde pogo-pin?
pogo-pennaald bestaat voornamelijk uit naaldschacht, veer, naaldbuis drie delen uitgelijnd, met behulp van het klinkende precisie-instrument, klinken en voorladen van de veertype sonde, de interne structuur is een precisieveerstructuur. Tijdens het productieproces zullen fabrikanten van pogo-pins het oppervlak vergulden, wat de anticorrosiefunctie, mechanische prestaties, elektrische prestaties, enzovoort kan verbeteren. De naaldpunt heeft scherpe naalden, klauwnaalden, ronde naalden, mesnaalden, enzovoort. Vanwege zijn speciale en precieze structuur wordt het veel gebruikt in precisieconnectoren, die het gewicht en het uiterlijk van de connector in grote mate kunnen verminderen en slimme apparaten exquise en mooier kunnen maken.
Pogo-pinnen kunnen nu in veel industrieën worden gebruikt. Met het wijdverbreide gebruik van elektronische apparaten, met name de popularisering van mobiele eindapparaten, kunnen veel producten geen pogo-pinnen achterlaten. De antenne die wordt gebruikt om het signaal in de mobiele telefoon te ontvangen, zal er bijvoorbeeld op worden toegepast als een apparaat voor het verzenden van signalen voor mobiele telefoons. De voordelen zijn een sterk anti-interferentievermogen en een lage inductantie. Naast de pogo-pin die in mobiele telefoons wordt gebruikt, is deze te zien op veel draagbare apparaten, zoals smartwatches, slimme armbanden, slimme schoenen, locators, Bluetooth-headsets en alleen schooltassen. Bovendien wordt de pogo-pin ook veel gebruikt in slimme huizen, medische apparatuur, industriële apparatuur, drones, slimme robots, autonavigatie, militaire communicatie, ruimtevaart en andere wetenschappelijke en technologische gebieden.
