Laadconnectorkabel voor hoge stroomsterkte 15A-30A
Structurele technische vereisten:
1. Connectoren omvatten mannelijke, vrouwelijke en mannelijke aansluitingen. Het connectortype is 2P en de afstand tussen de referentiepennen is 4,2 mm;
2. De externe structuur van de mannelijke kop bevat 4 schroefgaten. De maatvereisten worden weergegeven in de onderstaande afbeelding. De mannelijke kabel ondersteunt het lassen van 18 # AWG-siliconendraad:
3. Het uiteinde van de vrouwelijke kop is ontworpen om te worden bedekt met rubber en de lengte van de achterkant van de rubberen kop is niet groter dan 5 mm.
De vrouwelijke kabel ondersteunt het lassen van 18#AWG siliconendraad;

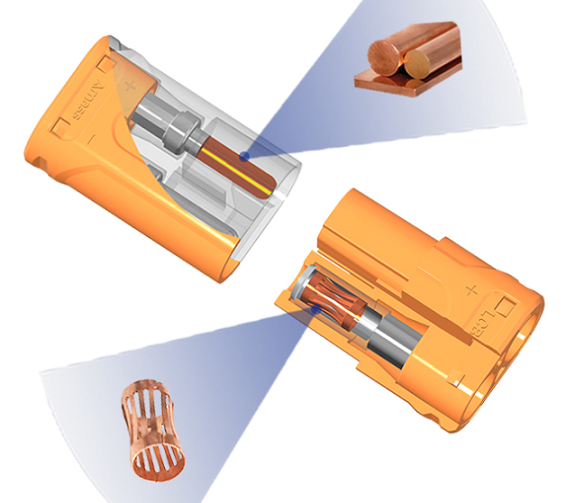

1. Vrouwelijke kop 2. Mannelijke kop 3. Mannelijke hoofdzitting 4. Anti-reverse insertiestructuur die overeenkomt met mannelijke en vrouwelijke hoofden, en gemarkeerd op de plastic schaal plus
5. De maat van de plastic schaal van de mannelijke stoel is zoals weergegeven in de afbeelding, en het pentype ondersteunt ook het lassen van 18 # AWG siliconendraad;
6. Het vereiste bereik van inbrengkracht: uittrekkracht 1~2kg, inbrengkracht 2~4kg;
Totale lengte Minder dan of gelijk aan 20 mm Elektrisch technische vereisten:
1. Continue stroom 12 ~ 15A, momentane stroom 25 ~ 30A;
2. Gebruik een spanning van minder dan of gelijk aan 250V, weersta een spanning van meer dan of gelijk aan 1500V;
3. Contactweerstand Minder dan of gelijk aan 0.8mΩ, isolatieweerstand Groter dan of gelijk aan 500MΩ;
4. Het oppervlak van de koperen onderdelen is verguld 2U en de levensduur is meer dan 1000 keer;
5. Ondersteuning draadmeter tot 18 # AWG;
6. Bereik temperatuurbestendigheid -25~120 graden;
7. Vlamvertragende kwaliteit UL94-VO, RoHS-compatibel;
Mannelijk φ1,4 Koper 6,2 Vrouwelijk Siliconendraad Mannelijk zitting 8,4
