Overwogen factoren bij het ontwerpen van Spring Pogo pin

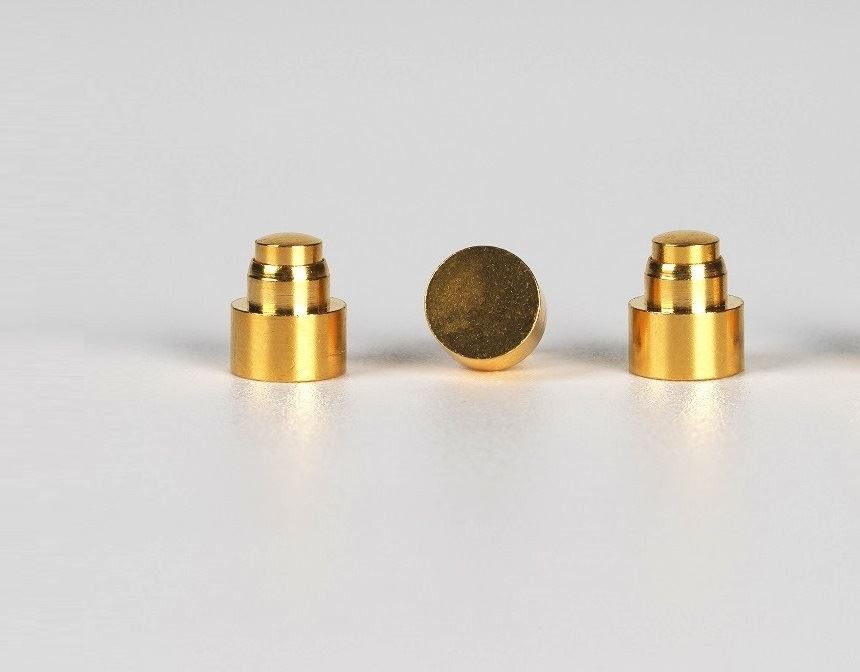

Pogo-pin is een precisieconnector die wordt gebruikt in mobiele telefoons en andere elektronische producten. Het wordt veel gebruikt in halfgeleiderapparatuur voor verbinding.
Er zijn verschillende verschijningsvormen volgens verschillende toepassingen, maar als geheel is er een precisieveerstructuur in de pogo-pin. Het oppervlak van het product is over het algemeen verguld en de veer moet ook verguld zijn wanneer het proces vereist is.
De Pogo pin realiseert bekrachtiging of geleiding, en het meeste komt in contact met de koperen wand via de schuine onderkant, en de veer draagt een kleine hoeveelheid, dus de binnenwand van de koperen huls moet glad zijn. De elektrische karakteristieken zullen actief het pad met de kleinste weerstand vinden om stroom te geleiden. Als de POGOPIN-fabriek bijvoorbeeld een niet-afgeschuind oppervlak heeft, maar een vlakke bodem, zal de meeste stroom door de veer worden geleid en zullen de vereisten voor de veer erg hoog zijn.
Ten eerste, laagspanningscontactweerstand:
De voedingsspanning en -stroom veranderen de grootte van het fysieke contactoppervlak en het oxide en de film van het contactoppervlak niet. Om de contactweerstand van het contactsysteem te evalueren, is de maximale teststroom 100mA en de maximale nullastspanning 20mV.
Ten tweede, isolatieweerstand:
Wanneer een gelijkstroompotentiaal wordt verschaft tussen aangrenzende contactpunten of tussen metalen dichter bij de contactpunten, wordt de weerstand van het isolatiemateriaal gedetecteerd.
Ten derde, bestand tegen spanning:
De spanning is bestand tegen een plotselinge stijging van de systeemspanning of een plotselinge beschadiging van de connector door het schakelen.
Ten vierde, positieve kracht
Het contactsysteem wordt normaal gebruikt, het contactpunt draagt de druk loodrecht op het contactoppervlak en het werkpunt van de pogo-pinconnector is groter dan 60 gf.
Ten vijfde, duurzaamheid
Omdat het contactoppervlak tijdens het inbrengen en verwijderen zal slijten, zal slijtage de mechanische en elektrische prestaties van de connector verminderen. In de instellingsomgeving wordt de connector één cyclus tegelijk ingebracht en verwijderd, en de pogo-pinconnector is bestand tegen een relatief kleine inbrengcyclus. Het aantal keren dat de duurzaamheid van de connector' wordt geëvalueerd. De pogo-pinconnector is bestand tegen de cyclussnelheid van inbrengen en verwijderen tot tienduizenden keren.
Zesde, vibratie
Evalueer de invloed van kleine veranderingen in het contactoppervlak veroorzaakt door mechanische krachten op de elektrische eigenschappen van het contactsysteem. De pogo-pinconnector heeft een trillingsfrequentie van 10~500HZ gedurende 15 minuten, een amplitude van 1,2 mm, de stroomstoring is niet groter dan 1μsec en de contactimpedantie is<>
Ten zevende, mechanische schok
Detecteer de mechanische en elektrische integriteit van de connector. Wanneer het connectorapparaat inwerkt op het elektronische apparaat, kan het worden beïnvloed tijdens het hanteren, transporteren, enz.
Achtste, thermische schok
Wanneer de pogo-pinconnector wordt blootgesteld aan extreem hoge en lage temperaturen, detecteert deze weerstand of ondervindt deze relatief slechte omstandigheden tijdens opslag, transport en gebruik.
Negende, temperatuur levensduur
Bij blootstelling aan een omgeving met hoge temperaturen waar mechanische eigenschappen falen als gevolg van temperatuurveranderingen, evalueer dan de impact van de omgeving op de elektrische stabiliteit. De hoge temperatuur veroorzaakt contactoxidatie en vermindert de positieve kracht van de terminal, wat resulteert in een afname van de elektrische prestaties.
Tiende, temperatuur- en vochtigheidscyclus
Evalueer de impact van deze omgeving op de elektrische stabiliteit van het contactsysteem in een omgeving die wordt blootgesteld aan hoge temperaturen, vochtigheid en mechanische storingen. Deze effecten omvatten versnelde oxidatie van het contactoppervlak door oxidatie en metaaloxidatie van minuscule deeltjes tussen het contactoppervlak en de onderliggende laag.
Ten slotte moeten we in het ontwerpproces van de pogo-pinveerhuls ook aandacht besteden aan het gebruik van technologie. Het zogenaamde gebruik van technologie is om het in staat te stellen te voldoen aan de eisen van de automatisering in die tijd, met name de verpakkingsmachines die in sommige productielijnen worden gebruikt. De eisen voor dit aspect zijn hoger. Sommige fabrikanten zijn nauwkeurig omdat ze hun technologie niet hebben verbeterd. , Uiteindelijk is het moeilijk om een goed prestatievoordeel te hebben. Daarom is er in het productieproces van dit soort apparatuur ook behoefte aan betere technologische toepassingen. Hoewel veel fabrikanten wetenschappelijke en technologische kracht hebben, is er vanwege onvoldoende ontwerpkracht uiteindelijk geen beter product.
