Het Basic Design-concept,Plunjerontwerp, enWerk hoogte van Pogo Pin
Het basisontwerpconcept van de Pogo Pin (veerbelaste connector):
De elektrische eigenschappen zullen actief het pad vinden met de minste weerstand om de stroom, de beste conditie, te geleiden
De stroom wordt van de naaldschacht naar de wand van de buitenste buis geleid en vervolgens naar de printplaat. Op dit moment is de weerstandswaarde het kleinst.

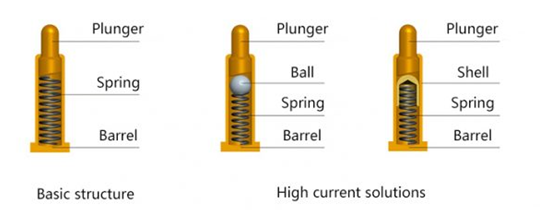

Het basisplunjerontwerp van de Pogo-pin (veerbelaste connector):
Bias staart
Het Bias Tail-ontwerp is het meest voorkomende en goedkoopste om te produceren met een goede balans tussen prestaties, prijs en grootte. Dit ontwerp kan een stabiele bodemimpedantie garanderen.
Voordeel: Lage en stabiele weerstand
Terug boor
De back drill wordt meestal gebruikt in een omgeving met kleine connectoren, zoals draadloze oordopjes, smartphones of kleine IoT-apparaten. het kleine formaat kan voldoen aan de elasticiteitseisen van klanten omdat de veerlengte van dit ontwerp de lengte van de naaldbuis kan overschrijden. In sommige gevallen waar de ruimte beperkt is.
kegel ontwerp
Dit soort ontwerp is de beste keuze voor de connector met hoge concentriciteitseisen, omdat de veer het beste rechtstreeks op de conische staartpen van de penas kan worden geplaatst. taps toelopende staart aan de onderkant van de pin-as wordt in de binnenkant van de veer geplaatst om het schudden van de pin-as te verminderen. Voordeel: Gemakkelijk draaien, Weinig scheefheid, Lage kosten.
Bal ontwerp
Het balontwerp is de beste optie voor uitdagende omgevingen zoals zware machines, opladen en medische toepassingen, het contact is stabieler en hoge stroom is belangrijk.
Voordeel: stabiele weerstand, kan door hoge stroom gaan

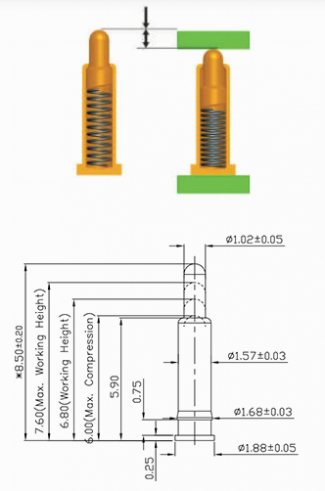

De Basic werkhoogte van de Pogo Pin (veerbelaste connector):
Over het algemeen is de hoeveelheid compressie tijdens bedrijf 2/3 van de totale slag, als de hoeveelheid compressie voldoende is, is de positieve kracht te laag, zodat de impedantie niet stabiel is.
Het gebruik van een pogo-pin op werkhoogte verhoogt de duurzaamheid en prestaties van de connector aanzienlijk.
De contactplaat van de batterij of de gouden vinger die de pogo-pin verbindt, moet vrij zijn van vuil, oxidatie, enz.
Gelieve het gebruik te beperken tot de in de tekening vermelde specificaties.
